कसरी सौर्य स्थापनाकर्ताले DC+AC कम्बाइनर बक्सको साथ स्थापना समय 30% घटाउँछ

ग्राहक पृष्ठभूमि

क्यालिफोर्नियामा आधारित एक व्यावसायिक सौर स्थापनाकर्ता, गोदामहरू र कारखानाहरूको लागि रूफटप PV प्रणालीहरूमा विशेषज्ञता। ५०+ वार्षिक परियोजनाहरूसँग, तिनीहरूले स्थापना लागत घटाउन र प्रणालीको विश्वसनीयता सुधार गर्न दबाबको सामना गरे। तिनीहरूको विशिष्ट डिजाइनमा PV एरेबाट इन्भर्टरमा DC कम्बाइनर र धेरै इन्भर्टर आउटपुटहरूको लागि AC कम्बाइनर समावेश छ, जसमा दुई छुट्टाछुट्टै घेराहरू, अतिरिक्त तारहरू, र थप श्रम आवश्यक पर्दछ।

अलग DC र AC संयोजन संग चुनौतीहरू

सामान्य ५० किलोवाट प्रणालीको लागि, स्थापनाकर्ताले DC कम्बाइनर बक्स (६ स्ट्रिङ, ६००V) र AC कम्बाइनर बक्स (२ इन्भर्टर, २४०V) प्रयोग गर्यो। दुई बाकसहरूले 4 फिट पर्खाल ठाउँ लिनुभयो, एक आपसमा जोड्ने नाली आवश्यक थियो, र प्रति परियोजना 8 घण्टा श्रम थपियो। बक्सहरू बीचको तारिङ त्रुटिहरूले उपद्रव ट्रिपिङ निम्त्यायो, सेवा कलब्याकहरू प्रत्येक $ 500 भन्दा बढी लागतमा निम्त्याउँछ। परियोजना प्रबन्धकले टिप्पणी गरे: "हामीलाई हार्डवेयर दोब्बर नगरी दुवै पक्षहरू संयोजन गर्न सरल तरिका चाहिन्छ।"

किन Soutya DC+AC कम्बाइनर बक्स?

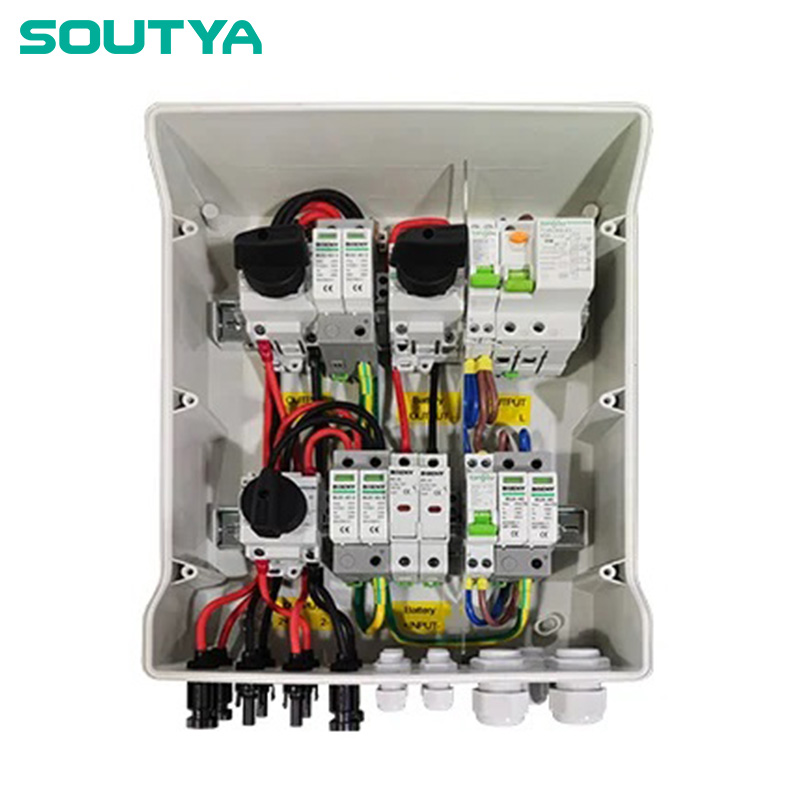

तीन आपूर्तिकर्ताहरूबाट एकीकृत कम्बाइनर बक्सहरूको मूल्याङ्कन गरेपछि, स्थापनाकर्ताले Soutya सिंगल फेज DC+AC कम्बाइनर बक्स 600V 1000V 2 In 2 Out चयन गर्यो। मुख्य कारणहरू:

• एकीकृत डिजाइन: एउटा IP65 घेरामा DC र AC को संयोजन गर्दछ, 40% ले पर्खाल ठाउँ घटाउँछ।
• मूल्याङ्कन भोल्टेज: DC 600V/1000V र AC 240V/480V मिल्दो, तिनीहरूको इन्भर्टर चश्मासँग मेल खान्छ।
• २-इन २-आउट कन्फिगरेसन: ठ्याक्कै तिनीहरूको सामान्य 2-इन्भर्टर, 2-स्ट्रिङ प्रणालीसँग मेल खान्छ।
• पूर्व-तार टर्मिनलहरू: घटाइएको क्षेत्र तारिङ समय र त्रुटि दर।

परियोजना प्रबन्धकले टिप्पणी गरे: "Soutya बक्स मात्र एक मात्र थियो जसले भोल्टेज दायरा र कम्प्याक्ट फुटप्रिन्ट प्रदान गर्यो। यो अनुकूलन परिमार्जन बिना हाम्रो मानक डिजाइनमा फिट हुन्छ।"

कार्यान्वयन प्रक्रिया

स्थापनाकर्ताले दुई महिनामा तीनवटा व्यावसायिक परियोजनाहरूमा सौत्या बक्स तैनात गर्यो। कार्यान्वयन चरणहरू:

1. साइट सर्वेक्षण: प्रमाणित इन्भर्टर आउटपुट (240V AC, 30A प्रत्येक) र PV स्ट्रिङ भोल्टेज (480V DC)।
2. माउन्ट गर्दै: बाकस इन्भर्टरको छेउमा पर्खाल माउन्ट गरिएको थियो; आयामहरू 18x14x8 इन्च थिए, अवस्थित ठाउँमा उपयुक्त।
3. तार: AC-साइड टर्मिनलहरूमा जडान भएका दुई इन्भर्टरहरूबाट AC इनपुटहरू; DC-साइड टर्मिनलहरूमा जोडिएका दुई PV स्ट्रिङहरूबाट DC इनपुटहरू। आउटपुटहरू मुख्य प्यानलमा दौडिए।
4. परीक्षण: पोलरिटी, भोल्टेज, र निरन्तरता पुष्टि भयो। कुनै वायरिङ त्रुटिहरू देखा परेन।

सामान्य कठिनाई AC र DC नकआउट स्थानहरूलाई अवस्थित कन्ड्युटहरूसँग पङ्क्तिबद्ध गर्ने थियो। Soutya ले अनुकूलन योग्य नकआउट टेम्प्लेट प्रदान गर्‍यो, जसले यसलाई समाधान गर्‍यो।

परिमाणात्मक परिणामहरू

तीन प्रणाली retrofitting पछि, स्थापनाकर्ता मापन:

• स्थापना श्रममा 30% कमी: 8 घण्टा देखि 5.5 घण्टा प्रति परियोजना, $ 100/घण्टा श्रम दरमा प्रति परियोजना $ 250 बचत।
• 40% कम पर्खाल ठाउँ: एउटा बाकसले दुईलाई प्रतिस्थापन गर्यो, अन्य उपकरणहरूको लागि ठाउँ खाली गर्दै।
• शून्य तारिङ त्रुटिहरू: प्रि-कमिशनिङ चेकहरू पहिलो पटक पास भयो, कलब्याकहरू हटाउँदै (औसत 1 प्रति 10 परियोजनाहरूको लागत $500 प्रत्येक)।
• 20% कम सामग्री लागत: एउटा घेरा, कन्ड्युट, र इन्टरकनेक्टिङ केबलहरू हटाइयो, प्रति परियोजना $180 बचत।

20 समान परियोजनाहरूमा वार्षिक बचत: श्रममा $ 7,600 + सामग्रीमा $ 3,600 = $ 11,200।

ग्राहक प्रशंसापत्र

परियोजना प्रबन्धकले भने: "Soutya DC+AC कम्बाइनर बक्सले हाम्रो डिजाइनहरू सफा गर्‍यो। हामी अब दुईवटा बाकसहरू जुगल गर्दैनौं, र कमिसनिङ छिटो हुन्छ। यो एकल-फेज व्यावसायिक प्रणालीहरूको लागि हाम्रो मानक भएको छ।"

पाठ र सिफारिसहरू

• एकीकृत बक्सहरूमा मानकीकरण गर्नुहोस्मिल्दो DC र AC भोल्टेजहरू स्थापना समय कटौती गर्न परियोजनाहरूको लागि।
• भोल्टेज मूल्याङ्कन प्रमाणित गर्नुहोस्: बक्सले दुबै DC अधिकतम (जस्तै, 600V वा 1000V) र AC भोल्टेज (240V/480V) कभर गरेको सुनिश्चित गर्नुहोस्।
• नकआउटको योजना चाँडो गर्नुहोस्: क्षेत्र परिमार्जनहरूबाट बच्न अनुकूलन नकआउट ढाँचाहरूमा आपूर्तिकर्ताहरूसँग काम गर्नुहोस्।

सन्दर्भ: IEC 62548:2016 (PV array डिजाइन आवश्यकताहरू); IEC 61643-11:2011 (सर्ज सुरक्षात्मक उपकरणहरू)।
