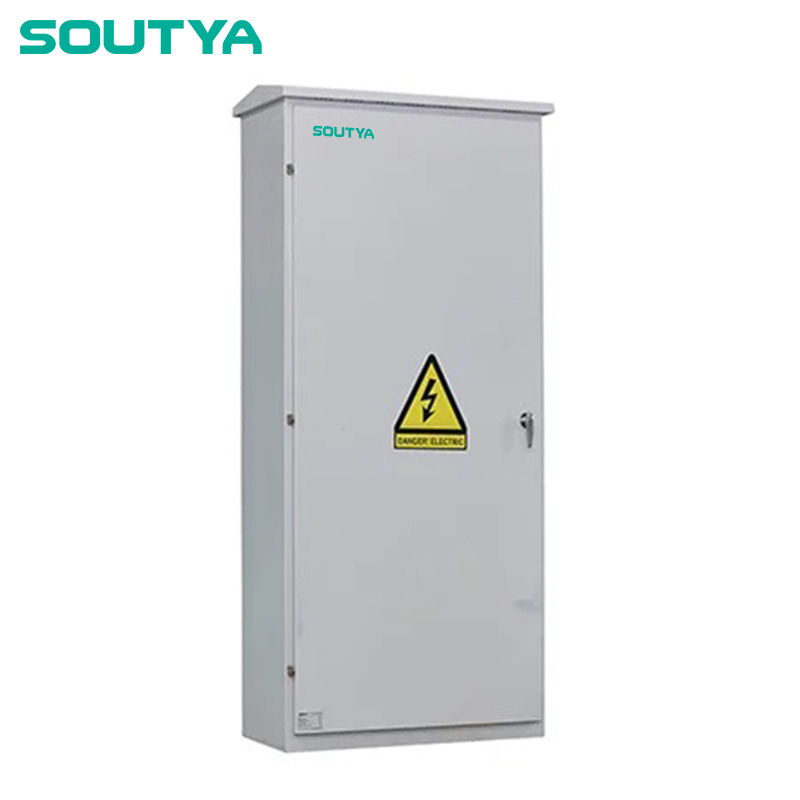

690V AC कम्बाइनर बक्स 4 मा 1 बाहिर

चिनियाँ निर्माता Zhejiang Soutya New Energy LLC द्वारा आपूर्ति गरिएको 690V AC कम्बाइनर बक्स 4 in 1 out, एक समर्पित AC-combiner इकाई हो जुन सामान्यतया उपयोगिता-स्केल सौर्य ब्लकहरू, ठूला व्यावसायिक रूफटपहरू वा केन्द्रीय-इन्भर्टर स्किडहरूमा 320–550 kW माथिको मूल्याङ्कन गरिन्छ।
▶ कन्फिगरेसन: 4*4 पोल एसी मोल्डेड केस सर्किट ब्रेकरहरू (160 A / 200 A / 250 A चयन गर्न मिल्ने, 690 V रेटेड भोल्टेज), 1*4 पोल AC मोल्डेड केस सर्किट ब्रेकर (630 A / 800 A / 1000 A चयन गर्न मिल्ने, V 614T रेटेड * 690V रेट गरिएको भोल्टेज) पोल 690V AC सर्ज सुरक्षात्मक उपकरण।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

690V एसी कम्बाइनर बक्स 4 इन 1 आउट, चीन निर्माता Zhejiang द्वारा आपूर्ति Soutya नयाँ ऊर्जा LLC, एक 690V तीन-चरण इन्भर्टर-कम्बाइनर एकाई हो पाउडर लेपित, UV प्रतिरोधी इस्पात घेरा र IP65 / संग निर्मित टिकाऊ बाहिरी प्रदर्शनको लागि IK10-रेटेड सील। घेराका घरहरू चार 4-पोल एसी मोल्डेड केस सर्किट ब्रेकरहरू (160-250A) जसले डेलिभर गर्दछ प्रत्येक इन्भर्टर इनपुटमा व्यक्तिगत अति-वर्तमान र सर्ट-सर्किट सुरक्षा, जबकि एकल 4-पोल एसी मोल्डेड केस सर्किट ब्रेकर (630-1000A) प्रदान गर्दछ दृश्य-ब्रेक अलगाव र संयुक्त आउटपुटको लागि ओभरलोड सुरक्षा। फ्याक्ट्री वायर्ड L1, L2, L3, N र PE तामा बसबारहरूले भरपर्दो सुनिश्चित गर्दछ वर्तमान बोक्ने क्षमता र इक्विपोटेन्शियल बन्धन, र एक निर्मित प्रकार 2 4 पोल 690V AC सर्ज प्रोटेक्टिभ डिभाइस बिजुली-प्रेरित विरुद्ध गार्ड बढ्छ। चार सौर स्ट्रिङ इन्भर्टरहरू (4*110-138kW) सम्मको लागि इन्जिनियर गरिएको, यो आवश्यक एसी संयोजन, सर्ज इम्युनिटी र मर्मत सुरक्षा प्रदान गर्दछ।

निर्दिष्टीकरणहरू
ग्रिड टोपोलोजी	TN-S (5-कंडक्टर प्रणाली: L1, L2, L3, PE, N)
मूल्याङ्कन भोल्टेज (UN)	690V
मूल्याङ्कन इन्सुलेशन भोल्टेज (Ui)	800V
आवृत्ति	50Hz/60Hz
सञ्चालन तापमान	-25 ℃ +60 ℃ सम्म
घेरा	IP65 (IEC 60529) / IK 10 (IEC62262) सम्म
सामग्री	पाउडर कोटिंग धातु
आयाम	1808040cm
AC इनपुट
नम्बर (इन्भर्टर)	4 * 80KW सम्म सोलार इन्भर्टरहरू	4*110KW सम्मको सोलार इन्भर्टरहरू	4 * 138KW सम्म सोलार इन्भर्टरहरू
एसी ब्रेकर	4*690V 160A	4*690V 200A	4*690V 250A
मूल्याङ्कन गरिएको वर्तमान प्रति इनपुट (इन्क)	160A सम्म	200A सम्म	250A सम्म
जडान	V-clamp मार्फत (Al र Cu केबलहरूको लागि)
एसी आउटपुट
नम्बर	1 प्रति चरण (वैकल्पिक रूपमा 2)
एसी ब्रेकर	1*690V 630A	1*690V 800A	1*690V 1000A
मूल्याङ्कन गरिएको वर्तमान आउटपुट (InA)	630A	800A	1000A
जडान	V-clamp मार्फत (Al र Cu केबलहरूको लागि)
सर्ज संरक्षण उपकरण
टाइप गर्नुहोस्	2 AC 4P टाइप गर्नुहोस्

आवेदन परिदृश्यहरू

1. उपयोगिता स्केल ग्राउन्ड माउन्ट ब्लक (320-550 kW)

चार 160-250A MCCB इनपुटहरू चार 138 kW स्ट्रिङ इन्भर्टरहरू स्वीकार गर्दछ; द 1000 A आउटपुट MCCB ले MV ट्रान्सफर्मर स्टेशनलाई फीड गर्छ, केबल रन घटाउँछ र ठूला सौर्य पार्कहरूमा ट्रेन्चिङ लागत।

2. केन्द्रीय-इन्भर्टर स्किडहरू

इन्भर्टरहरू जस्तै एउटै फ्रेममा माउन्ट गरिएको, बक्सले "स्थानीय एसी हब" को रूपमा कार्य गर्दछ। - एउटै ठूलो केबलमा चल्नु अघि चार इन्भर्टर आउटपुटहरू समानान्तर रिंग मेन, स्किड तारिङ र मर्मतसम्भार पहुँचलाई सरल बनाउँदै।

3. कमर्शियल रुफटप एरे > 300 kW

IP65 इस्पात आवास र IK10 प्रभाव मूल्याङ्कन अनुमति छ जहाँ छत स्थापना ठाउँ सीमित छ; 690 V रेटेड कम्पोनेन्टहरूले स्ट्रिङ भोल्टेज बढाउँछन्, काट्छन् DC केबल हानि र AC साइड कम्प्याक्ट राख्दै।

४. कृषि ग्रीनहाउस र बार्न क्लस्टरहरू

Type-2 690 V SPD ले भेन्टिलेसन, सिँचाइ र दूध निकाल्ने उपकरणको सुरक्षा गर्छ खुला क्षेत्रहरूमा बिजुलीको वृद्धि सामान्य हुन्छ, जबकि व्यक्तिगत इनपुट MCCBs किसानहरूलाई सम्पूर्ण क्लस्टर बन्द नगरी एउटा इन्भर्टरलाई अलग गर्न दिनुहोस्।

5. वितरित 4-पोड वाणिज्य साइटहरू

प्रत्येक 160-250 A MCCB ले छुट्टै भवनको लागि स्थानीय विच्छेदको रूपमा काम गर्दछ पखेटा वा कार-पोर्ट पोड; साधारण 630–1000 A आउटपुट MCCB ले मिटरिङलाई सरल बनाउँछ र ग्रिड जडान, जबकि SPD ले सम्पूर्ण साइटलाई क्षणिक विरुद्ध सुरक्षा गर्दछ अधिक भोल्टेजहरू।
