PV निगरानी बक्स

चीन निर्माता Zhejiang Soutya New Energy LLC द्वारा आपूर्ति गरिएको SYCM7 PV मोनिटरिङ बक्स IP65 एन्क्लोजरमा समावेश छ फोटोभोल्टिक र ऊर्जा भण्डारण प्रणाली निगरानी व्यवस्थापन प्लेटफर्मको लागि समर्पित डाटा कलेक्टर। यसले सक्षम बनाउँछ इन्टरफेस एकत्रीकरण, प्रोटोकल रूपान्तरण, डाटा संग्रह, डाटा भण्डारण, केन्द्रीकृत निगरानी, र केन्द्रीकृत फोटोभोल्टिक र ऊर्जा भण्डारण प्रणाली भित्र विभिन्न उपकरणहरूको लागि मर्मत।

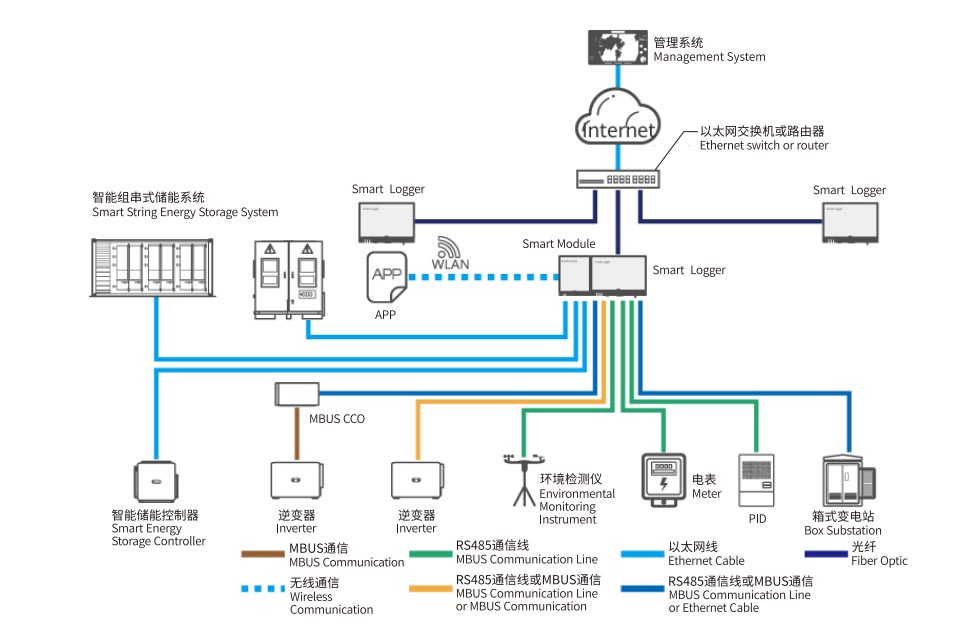

नेटवर्किंग अनुप्रयोगहरू

फोटोभोल्टिक र ऊर्जा भण्डारण प्रणालीहरूको लागि लागू:

1. बिल्ट-इन WLAN मार्फत मोबाइल एप मार्फत नजिकको अन्त्य सञ्चालनलाई समर्थन गर्दछ।
2.Rs485 मार्फत नेटवर्किङ समर्थन गर्दछ:
- Huawei inverters, PID, र अन्य उपकरणहरूमा जडान गर्दछ।
- तेस्रो-पक्ष इन्भर्टरहरू, वातावरणीय निगरानी उपकरणहरू, बक्स सबस्टेशनहरू (STS), र मिटरहरू प्रयोग गरेर जडान गर्दछ। मानक Modbus-RTU प्रोटोकल। - DL/T645 प्रोटोकल प्रयोग गरेर मिटरमा जडान गर्दछ।
- मानक IEC103 प्रोटोकल प्रयोग गरेर उपकरणहरूमा जडान गर्दछ।
3. इनभर्टरहरू, स्मार्ट ऊर्जा भण्डारण नियन्त्रकहरू (स्मार्ट पीसीएस), बुद्धिमानी जडान गर्न इथरनेट मार्फत नेटवर्किङलाई समर्थन गर्दछ। स्ट्रिङ ऊर्जा भण्डारण प्रणाली, MBUS CCO, र STS।
4. Huawei inverters र PID-PVBOX जडान गर्न MBUS सञ्जाललाई समर्थन गर्दछ जसले MBUS संचारलाई समर्थन गर्दछ।
5. भरपर्दो प्रसारणको लागि डुअल-प्लेन रिडन्डन्ट नेटवर्किङलाई समर्थन गर्दछ।
6. व्यवस्थापन प्रणालीहरूमा जडानलाई समर्थन गर्दछ:
- तार वा ताररहित नेटवर्क मार्फत Modbus-TCP प्रोटोकल प्रयोग गरेर व्यवस्थापन प्रणाली वा तेस्रो-पक्ष उपकरणहरूमा जडान गर्दछ।
- स्थानीय क्षेत्र नेटवर्कमा वायर्ड नेटवर्क मार्फत IEC104 प्रोटोकल प्रयोग गरी व्यवस्थापन प्रणाली वा तेस्रो-पक्ष उपकरणहरूमा जडान गर्दछ।
- तारयुक्त नेटवर्क मार्फत GOOSE प्रोटोकल प्रयोग गरेर व्यवस्थापन प्रणाली वा तेस्रो-पक्ष उपकरणहरूमा जडान गर्दछ।

नोट:
IEC104 प्रोटोकल प्रयोग गरी व्यवस्थापन प्रणालीहरूमा जडान गर्न 4G/3G/2G वा LTE निजी नेटवर्कहरू मार्फत नेटवर्किङलाई समर्थन गर्दैन।

विशिष्ट नेटवर्किङ परिदृश्यहरू

फाइबर रिंग नेटवर्किङ, फाइबर तारा नेटवर्किङ, र इथरनेट तारा नेटवर्किङ समर्थन गर्दछ।

1. फाइबर रिंग नेटवर्किङ

नोट:
SmartLoggers बाट बनेको फाइबर रिंग नेटवर्कले 15 SmartLoggers सम्म जडान गर्न सक्छ, जसमध्ये प्रत्येकमा जडान हुन सक्छ। इन्भर्टरहरू, वातावरणीय निगरानी उपकरणहरू, मिटरहरू, र अन्य उपकरणहरू।
फाइबर स्विच मानक RSTP प्रोटोकल समर्थन र सक्षम हुनुपर्छ। स्विचको पुल प्राथमिकता भन्दा माथि सेट गर्नुहोस् SmartLogger को 0x8000 (सिफारिस गरिएको: 0x7000; मान जति कम हुन्छ, ब्रिजको प्राथमिकता जति उच्च हुन्छ)। कन्फिगरेसन RSTP र पुल प्राथमिकताको लागि विधि निर्मातासँग परामर्श गर्नुपर्छ। यदि स्विचले RSTP समर्थन गर्दैन भने, फाइबर रिङ नेटवर्कलाई चेन वा स्टार टोपोलोजीमा रूपान्तरण गर्नुपर्छ।
बहु फाइबर रिंग नेटवर्कहरू इथरनेट स्विच मार्फत एकत्रित गर्न सकिन्छ र त्यसपछि व्यवस्थापन प्रणालीमा जडान गर्न सकिन्छ।

2. फाइबर वा इथरनेट स्टार नेटवर्किङ

नोट:
बहु SmartLoggers एक इथरनेट स्विच मार्फत एकत्रित गर्न सकिन्छ र त्यसपछि व्यवस्थापन प्रणालीमा जडान गर्न सकिन्छ।
SmartLoggers लाई फाइबर मार्फत इथरनेट स्विचमा जडान गर्दा, अधिकतम सञ्चार दूरी 12 किलोमिटर (योसँग वैकल्पिक 100 Mbps अप्टिकल मोड्युल) वा 10 किलोमिटर (वैकल्पिक 1 Gbps अप्टिकल मोड्युलको साथ); इथरनेट मार्फत जडान हुँदा केबल, अधिकतम दूरी 100 मिटर छ।
SmartLogger ले 4G/3G/2G र LTE निजी नेटवर्क सहित वायरलेस नेटवर्किङलाई समर्थन गर्दछ।

3.4G नेटवर्किङ

4.LTE निजी नेटवर्क नेटवर्किङ

नोट:
SmartLogger को WAN पोर्ट POE मोड्युल र POE वृद्धि मार्फत CPE (ग्राहक-परिसर उपकरण) मा जडान हुन्छ। रक्षक।
SmartLogger को IP ठेगाना र CPE को IP ठेगाना एउटै सबनेट भित्र सेट हुनुपर्छ।
