DC AFCI कम्बाइनर बक्स 12 मा 1 बाहिर

1500 V DC AFCI कम्बाइनर बक्स 12 in 1 out, चीन द्वारा आपूर्ति निर्माता Zhejiang Soutya New Energy LLC, एक 1500 V DC हो उपयोगिता-स्केल फोटोभोल्टिक्सको लागि निर्मित आर्क-फल्ट-प्रोटेक्टेड एग्रीगेशन एकाइ। पाउडर-लेपित, UV-स्थिर एल्युमिनियम मिश्रबाट कास्ट गर्नुहोस् र IP65 मा सिल गरिएको छ घेराले तटीय नुन स्प्रे र मरुभूमि बालुवा तूफान बिना सहन सक्छ जंग वा पानी प्रवेश। आन्तरिक रूपमा, बाह्र DC PV फ्यूज व्यक्तिगत दिन्छ स्ट्रिङ ओभर-करेन्ट सुरक्षा, जबकि थर्मल-चुम्बकीय मोल्ड-केस सर्किट ब्रेकर (MCCB) रेटेड 250 A ले सर्ट सर्किट र ओभरलोड प्रदान गर्दछ अलगाव। एक DC सम्पर्ककर्ताले इन्भर्टर वा SCADA बाट रिमोट बन्द गर्न अनुमति दिन्छ कोठा, र जुम्ल्याहा कक्षा II SPDs (±/PE) क्ल्याम्प प्रेरित बिजुली सर्जहरू। ए एकीकृत निगरानी नियन्त्रण इकाई (MCU) नमूनाहरू प्रत्येक स्ट्रिङ मार्फत बाह्र हल-प्रभाव वर्तमान सेन्सर, दुई भोल्टेज सेन्सर र दुई NTC तापमान प्रोबहरू, वास्तविक-समय शक्ति तुलना सक्षम गर्दै, चाप-गल्ती पत्ता लगाउने र 50 ms भित्र द्रुत-सम्पर्क खोल्ने। सबै डाटा एक अलग मार्फत निर्यात गरिन्छ Modbus-RTU प्रोटोकलको साथ RS485 इन्टरफेस, र अगाडि एलईडी/LCD डिस्प्ले दिन्छ स्थानीय अलार्म कोडहरू र स्ट्रिङ-वर्तमान हिस्टोग्रामहरू। कारखाना-तार सकारात्मक, नकारात्मक र पीई बसबारहरूले भरपर्दो ग्राउन्डिङ निरन्तरता कायम राख्छन्, बनाउँदै ठूलो PV को लागि एक आवश्यक स्मार्ट-पृथकता, सुरक्षा र डेटा-हब बक्स 12 × 20 A इनपुट सम्मको उप-एरेहरू।

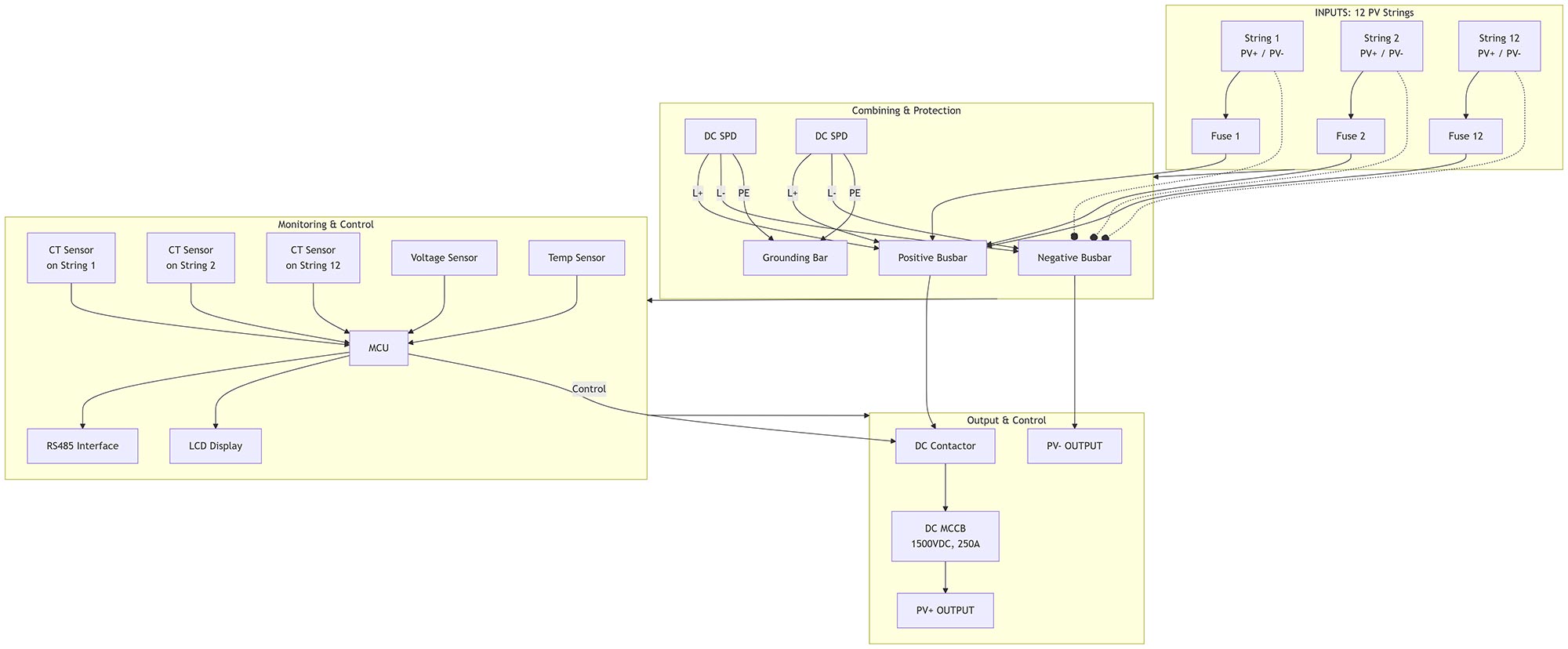

तारिङ रेखाचित्र

आवेदन परिदृश्यहरू

उपयोगिता-स्केल PV क्षेत्र - स्मार्ट उप-एरे हब

ट्र्याकर पङ्क्तिहरू बीच प्लिन्थ-माउन्ट गरिएको, बक्सले बाह्र 1500 V तारहरू मर्ज गर्दछ एकल 250 A homerun मा। व्यक्तिगत PV फ्यूजले दोषपूर्ण तारहरूलाई अलग गर्छ जबकि मोल्ड केस सर्किट ब्रेकरले सर्ट-सर्किट र ओभरलोड प्रदान गर्दछ संरक्षण; DC सम्पर्ककर्ताले बाट द्रुत-शटडाउन संकेत प्राप्त गर्दछ इन्भर्टर वा SCADA, 50 ms भित्र array खोल्दै। जुम्ल्याहा SPDs क्ल्याम्प बिजुली लामो DC रन र MCU मा सर्ज, 12 हल CTs द्वारा खुवाइएको, फ्ल्याग आर्क-फल्ट हस्ताक्षर र असंतुलन प्रवृतिहरू RS485 मार्फत नियन्त्रण कोठामा, भाडामा मर्मतसम्भार दलहरूले उपज घट्नु अघि असफल मोड्युललाई इंगित गर्छन्।

ठूलो व्यावसायिक छत - बहु-MPPT एकत्रीकरण बिन्दु

फराकिलो समतल छानामा स्टिलको ट्रेमा राखिएको, घेराले फीड ए केन्द्रीय 250 kW इन्भर्टर। भोल्टेज र तापमान सेन्सर ट्र्याक स्ट्रिङ स्वास्थ्य; LCD ले वास्तविक-समय हालको हिस्टोग्रामहरू देखाउँदछ ताकि सुविधा प्रबन्धकहरूले गर्न सक्छन् ढक्कन नखोली MPPT प्रदर्शन तुलना गर्नुहोस्। IP65 एल्युमिनियम प्रतिरोधी 55 °C रूफटप गर्मी र ड्राइभिङ वर्षा, जबकि सम्पर्ककर्ताले रिमोट बन्द गर्न अनुमति दिन्छ छत हस्तक्षेप को समयमा फायर फाइटर सुरक्षा को लागी।

एग्रो-भोल्टेइक क्यानोपी - उन्नत ट्र्याकर कम्बाइनर

फसल पङ्क्तिहरू माथि पाइलन बीमहरूमा निलम्बित, एकाइले सिँचाइको सामना गर्दछ धुवाँ र अमोनिया वाष्प। MCCB ले लामो केबलबाट इन-रश ह्यान्डल गर्छ ट्र्याकरहरू सूर्योदयमा पुन: सुरु हुँदा क्षमता; भित्र तापमान सेन्सर बक्स र बसबार अलार्ममा यदि एन्क्लोजरको तातो वृद्धि 20 K भन्दा बढी हुन्छ, ट्रिगर गर्दै कम पावर मोड। आर्क-गल्ती पत्ता लगाउन सक्ने श्रृंखला आर्कहरू रोक्छ सुख्खा पातहरू प्रज्वलित गर्नुहोस्, र सिल गरिएको एल्युमिनियम आवासले धुलो र कीराहरू राख्छ प्रत्यक्ष भागहरु बाहिर।

औद्योगिक माइक्रो-ग्रिड यार्ड - DC-जोडिएको भण्डारण फ्रन्ट-एन्ड

ब्याट्री कन्टेनरको छेउमा फ्लोर-फिक्स गरिएको, कम्बाइनरले 12 तारहरू जम्मा गर्छ PCS चार्जर खुवाउने 1500 V DC बसमा। हालको सेन्सरहरूले यसलाई प्रमाणित गर्छन् प्रत्येक स्ट्रिङले चार्ज चक्रमा समान रूपमा योगदान गर्दछ; यदि विचलन 5% भन्दा बढी छ MCU ले EMS लाई कमजोर स्ट्रिङलाई बराबर वा अलग गर्न संकेत गर्दछ। MCCB र सम्पर्ककर्ताले सुरक्षित ब्याट्री मर्मतका लागि डुअल-पोइन्ट आइसोलेशन प्रदान गर्दछ, जबकि SPDs ले संवेदनशील IGBT स्ट्याकहरूलाई बिजुली-प्रेरित स्पाइकहरूबाट जोगाउँछ।
