1500V DC सर्ज सुरक्षात्मक उपकरण

SYS5-40P 1500V DC सर्ज सुरक्षात्मक उपकरण, चीन-आधारित द्वारा आपूर्ति निर्माता Zhejiang Soutya New Energy LLC, एक 500-1500 V DC, T2-वर्ग हो 40 kA अधिकतम डिस्चार्ज वर्तमान र ≤5.2 kV भोल्टेज-संरक्षणको साथ SPD स्तर, एक असफल-सुरक्षित थर्मल विच्छेद र रिमोट परिवर्तन-ओभर सुविधा SCADA एकीकरणको लागि सम्पर्क संकेत गर्दै, सर्ज इम्युनिटी इन इन्जिनियर गरिएको उपयोगिता-स्केल PV arrays, कन्टेनराइज्ड BESS र उच्च-शक्ति EV चार्जिङ पूर्वाधार।

आवेदन परिदृश्यहरू

1. उपयोगिता मापन 1500 V सौर्य फार्महरू

३.३ मेगावाट इन्भर्टर स्टेशनहरूको DC क्याबिनेट भित्र, प्रति MPPT इनपुट एक SPD प्रत्यक्ष र अप्रत्यक्ष बिजुली विरुद्ध सुरक्षा। 5.2 kV सुरक्षा स्तर 6 kV इन्सुलेशन समन्वय पूरा गर्दछ, जबकि रिमोट-सम्पर्क आउटपुट फीड केन्द्रीकृत वृद्धि निगरानीको लागि प्लान्ट SCADA।

2. कन्टेनराइज्ड BESS (2-5 MWh)

1200-1500 V ब्याट्री क्लस्टर बसमा, SPD छेउमा रेल-माउन्ट गरिएको छ। फ्यूज; यसको थर्मल डिस्कनेक्ट ड्राई-सम्पर्क PCS मा लुप गरिएको छ आपातकालीन-स्टप सर्किट, SPD असफल भएमा कन्भर्टरलाई तुरुन्तै अवरुद्ध गर्दै र चाप प्रसार रोक्न।

3.1500 V अल्ट्रा-फास्ट चार्जिङ हब ≥360 kW

दुबै रेक्टिफायर क्याबिनेट 1500 V बस र 1000 V ब्याट्री स्वैप ट्रक सर्किट SPD सँग समानान्तर छ, 2 kV/µs स्टीप-फ्रन्ट सर्जहरू सीमित गर्दै उच्च-शक्ति सम्पर्ककर्ताहरू र 1700 V IGBT मोड्युलहरू सुरक्षित गर्दै।

4. पहाडी भूभागमा एग्रो-पीभी ट्रयाकर प्रणाली

ट्र्याकर मोटर फिडरहरू (1000 V) लामो समयसम्म 1500 V स्ट्रिङहरूसँगै चल्छन् दूरी; SPD, ट्र्याकर जंक्शन बक्समा स्थापित, प्रेरित रोक्छ स्ट्रिङहरूमा युग्मनबाट बढ्छ र PID र कम्बाइनर-बक्सलाई बेवास्ता गर्छ इन्सुलेशन ब्रेकडाउन।

5. अपतटीय PV बूस्टर प्लेटफार्महरू

माथिको 1500 V DC संग्रह प्यानलमा, निकल प्लेटेड तामा टर्मिनलहरू विरोधी-साल्ट-स्प्रे कोटिंग संग प्रयोग गरिन्छ। रिमोट सिग्नल मार्फत रूपान्तरण गरिएको छ तटवर्ती नियन्त्रण केन्द्रमा फाइबर-ओप्टिक, वास्तविक-समय सर्ज-स्थिति सक्षम गर्दै किनारबाट 40 किलोमिटर निगरानी।

प्राविधिक प्यारामिटर

नोट: T2 श्रेणी SPD मुख्य रूपमा मुख्य आगमन क्याबिनेटहरूमा प्रयोग गरिन्छ वितरण प्रणाली।

सहायक उपकरण

विफलता अलगाव उपकरण

सर्ज प्रोटेक्टर एक विफलता अलगाव सुरक्षा उपकरण संग सुसज्जित छ। जब प्रोटेक्टर अधिक तताउने कारण बिग्रन्छ, यो यन्त्रले गर्न सक्छ एक प्रदान गर्दा यसलाई स्वचालित रूपमा पावर ग्रिडबाट विच्छेद गर्नुहोस् संकेत संकेत। जब संरक्षक सामान्य रूपमा काम गरिरहेको छ, सूचक सञ्झ्याल हरियो देखाउँछ; विफलता अलगाव पछि, सञ्झ्याल रातो देखाउँछ।

अलार्म रिमोट सिग्नल उपकरण

रक्षक रिमोट सिग्नल सम्पर्क संग निर्मित गर्न सकिन्छ। यो यन्त्र सामान्य रूपमा खुला र सामान्य रूपमा बन्द सम्पर्कहरूको सेट समावेश गर्दछ। जब द संरक्षक सामान्य रूपमा काम गरिरहेको छ, सामान्य रूपमा बन्द सम्पर्क संलग्न छ। यदि संरक्षकको एक वा बढी मोड्युलहरू असफल भएमा, सम्पर्क बाट स्विच हुनेछ सामान्य रूपमा खोल्नको लागि सामान्य रूपमा बन्द, सामान्य रूपमा खुला सम्पर्क सक्रिय गर्दै एक गल्ती संकेत पठाउनुहोस्।

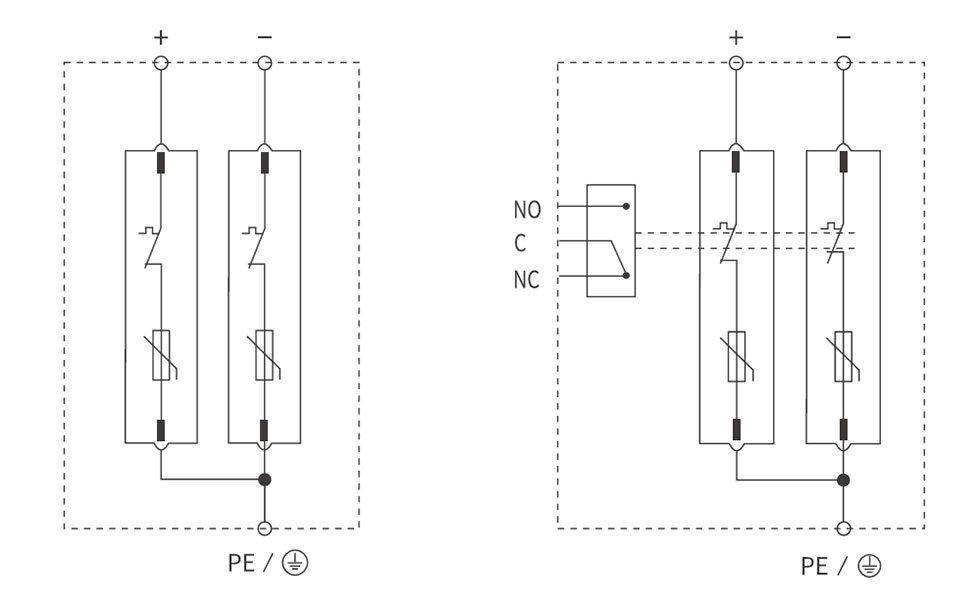

तारिङ रेखाचित्र

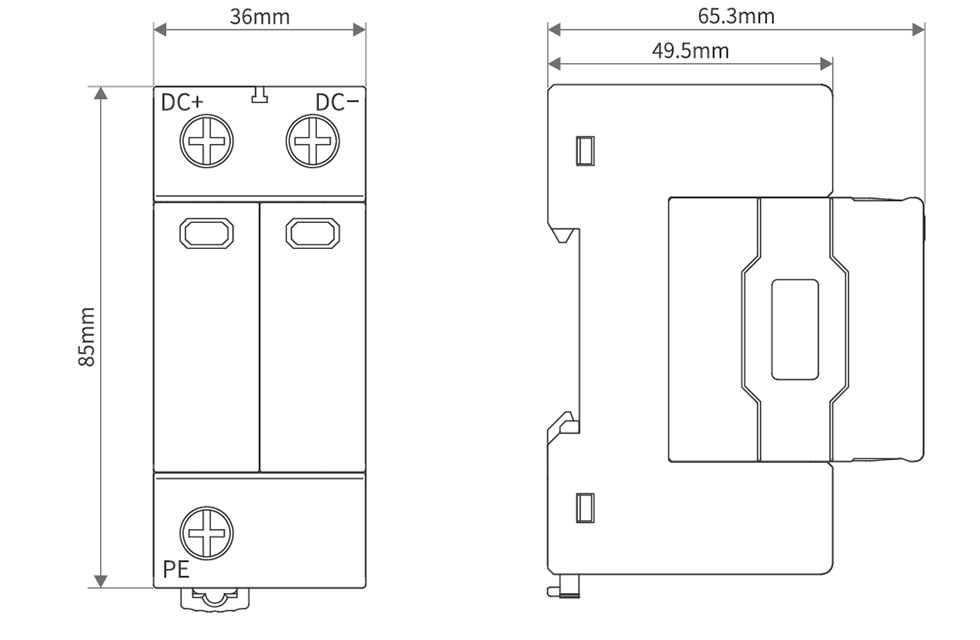

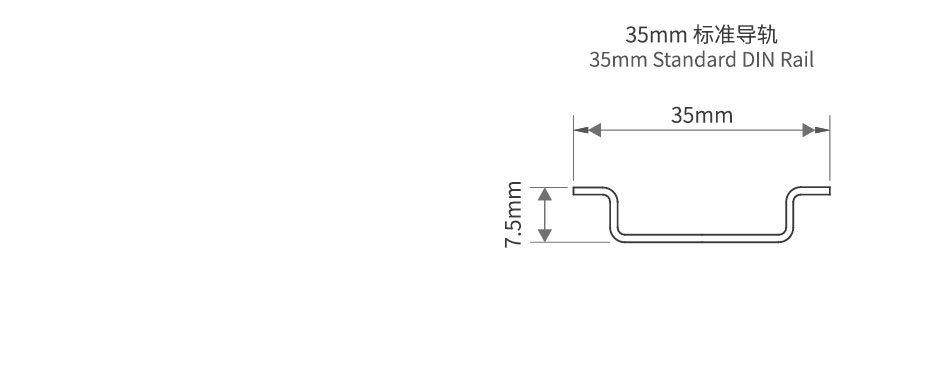

उपस्थिति र स्थापना आयामहरू
