1000V DC सर्ज प्रोटेक्टर उपकरण

SYS5-40P 1000V DC सर्ज प्रोटेक्टर उपकरण, चीन-आधारित द्वारा आपूर्ति निर्माता Zhejiang Soutya New Energy LLC, 500-1000 V DC, T2-वर्ग हो 40 kA अधिकतम डिस्चार्ज वर्तमान र ≤3.9 kV भोल्टेज-संरक्षणको साथ SPD स्तर, आवासीयमा बिजुली र स्विचिङ सर्जहरू क्ल्याम्प गर्न डिजाइन गरिएको रूफटप PV तार, सानो C&I सौर्य बिरुवा र घरेलु ब्याट्री भण्डारण प्रणालीहरू।

आवेदन परिदृश्यहरू

1. आवासीय छत PV

5-20 kW एकल- वा तीन-चरण स्ट्रिङ इन्भर्टरहरूको DC साइडमा माउन्ट गरिएको, यसले प्रेरित बिजुली र स्विचिङ ट्रान्जिएन्टहरू क्ल्याम्प गर्दछ; 3.9 kV सुरक्षा स्तर सुरक्षा 600-800 V स्ट्रिङ इन्सुलेशन, जबकि IP20 DIN-रेल आवास घरेलु वितरण बोर्ड भित्र फिट हुन्छ।

2. सानो C&I धातु-डेक सौर्य बिरुवाहरू

20-60 kW प्रणालीहरूमा, प्रति दुई स्ट्रिङमा एक SPD स्ट्रिङमा स्थापित हुन्छ कम्बाइनर बक्स। रिमोट-सिग्नल सम्पर्कहरू समानान्तर र तारसँग जोडिएका छन् इन्भर्टरको RS-485 पोर्ट, मालिकको मोबाइलमा "SPD विफलता" अलार्म पठाउँदै अनुप्रयोग र काटन अनसाइट निरीक्षण।

3. गृह हाइब्रिड PV-ब्याट्री एकाइहरू

48 V/51.2 V ब्याट्री स्ट्याक र 600 V DC बसको बिचमा सबै-मा-एक इन्भर्टर, SPD ले ब्याट्री DC-DC द्वारा उत्पन्न स्विचिङ सर्जहरू रोक्छ PV मोड्युलहरूमा प्रतिबिम्बित देखि चरणहरू।

4. सामुदायिक DC चार्जर ≤80 kW

750 V DC बसमा पावर मोड्युलहरू खुवाउँदै, SPD ले आर्सिङलाई दबाउँछ। बारम्बार प्लग/अनप्लग चक्रको कारणले हुने सर्जहरू, आन्तरिक SiC सुरक्षा गर्दै MOSFET र हल सेन्सरहरू।

5. दूरसंचार टावर सौर retrofits

A -48 V लोडले 800 V PV बससँग समान अर्थिङ नेटवर्क साझा गर्दछ; एसपीडी बिजुली आश्रयमा फिडर केबलहरूको साथ यात्रा गर्न रोक्छ, BBU र यातायात उपकरणहरू अन-एयर राख्दै।

प्राविधिक प्यारामिटर

नोट: T2 श्रेणी SPD मुख्यतया वितरण प्रणाली को मुख्य आगमन क्याबिनेट मा प्रयोग गरिन्छ।

सहायक उपकरण

विफलता अलगाव उपकरण

सर्ज प्रोटेक्टर एक विफलता अलगाव सुरक्षा उपकरण संग सुसज्जित छ। जब प्रोटेक्टर अधिक तताउने कारण बिग्रन्छ, यो यन्त्रले स्वचालित रूपमा एक संकेत संकेत प्रदान गर्दा पावर ग्रिडबाट विच्छेदन गर्न सक्छ। जब संरक्षक सामान्य रूपमा काम गरिरहेको छ, सूचक सञ्झ्याल हरियो देखाउँछ; विफलता अलगाव पछि, सञ्झ्याल रातो देखाउँछ।

अलार्म रिमोट सिग्नल उपकरण

रक्षक रिमोट सिग्नल सम्पर्क संग निर्मित गर्न सकिन्छ। यो यन्त्रले सामान्य रूपमा खुला र सामान्य रूपमा बन्द सम्पर्कहरूको सेट समावेश गर्दछ। जब संरक्षक सामान्य रूपमा काम गरिरहेको हुन्छ, सामान्य रूपमा बन्द सम्पर्क संलग्न हुन्छ। यदि प्रोटेक्टरको एक वा बढी मोड्युलहरू असफल भएमा, सम्पर्क सामान्य रूपमा बन्दबाट सामान्य रूपमा खुलामा स्विच हुनेछ, सामान्य रूपमा खुला सम्पर्क सक्रिय गर्दै त्रुटि संकेत पठाउन।

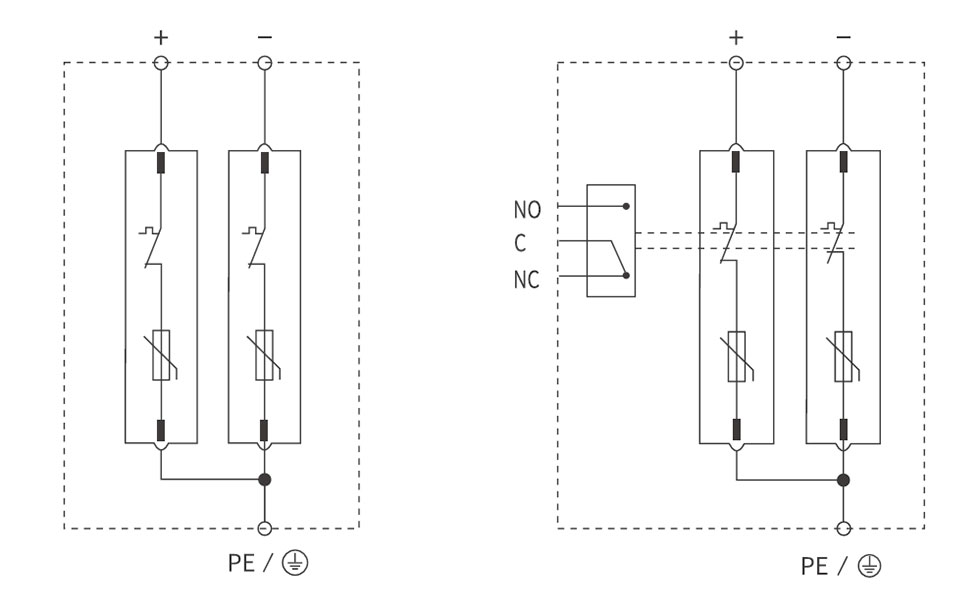

तारिङ रेखाचित्र

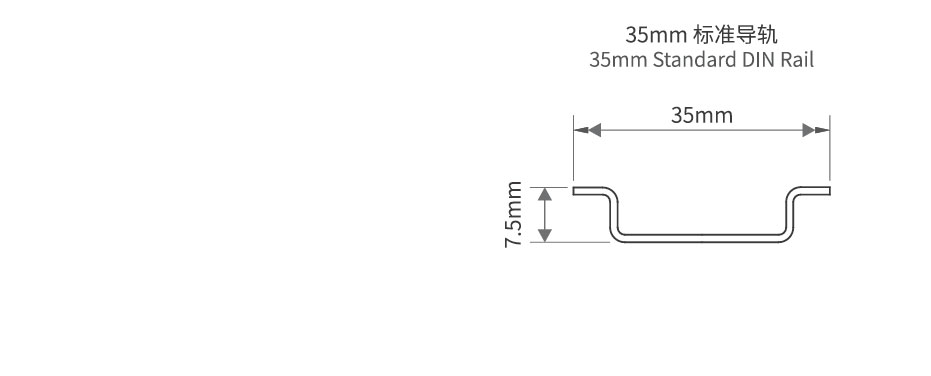

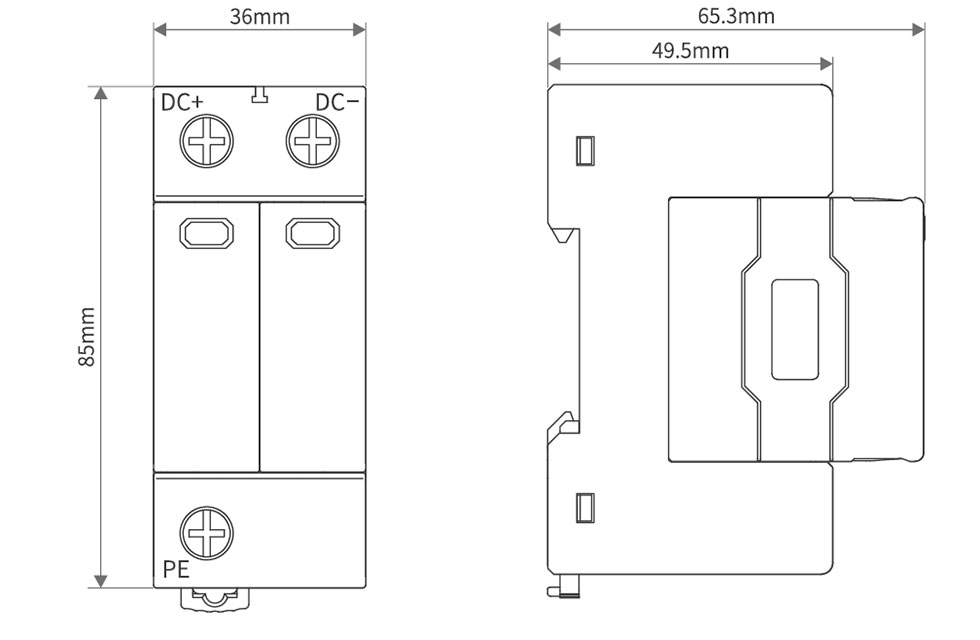

उपस्थिति र स्थापना आयामहरू
