उच्च भोल्टेज डीसी लघु सर्किट ब्रेकर

चीन-आधारित निर्माता Zhejiang Soutya New Energy LLC द्वारा आपूर्ति गरिएको SYB5-40P उच्च भोल्टेज DC मिनिएचर सर्किट ब्रेकरले 1 500 V DC सर्किट सुरक्षा प्रदान गर्दछ।
मुख्य विशेषताहरु
• उच्च भोल्टेज क्षमता: एकल-पोल 500 V DC, 1,500 V DC सम्म - कम तार, कम लागत।
• छिटो, सजिलो स्थापनाको लागि गैर-ध्रुवीकृत, द्विदिशात्मक सुरक्षा।
• उत्कृष्ट सुरक्षाको लागि एक्स्ट्रा-वाइड कन्ट्याक्ट ग्यापको साथ डबल-ब्रेक सम्पर्कहरू।
• फोटोभोल्टिक प्रणालीहरूमा DC कम्बाइनर बक्सहरूको लागि आदर्श।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

SGB5-40P उच्च भोल्टेज DC मिनिएचर सर्किट ब्रेकर चीन द्वारा आपूर्ति निर्माता Zhejiang Soutya New Energy LLC, एक 1500 V DC, द्विदिशात्मक छ र 1.5 kA ब्रेकिङ भएको गैर-ध्रुवीकृत लघु ब्रेकर, PV, BESS को लागि आदर्श र EV-चार्जर सुरक्षा।

विशेषता

माइक्रो ग्रिड।
गैर-ध्रुवीय, द्विदिश संरक्षण;
अधिभार संरक्षण;
छोटो चाप;
छोटो सर्किट सुरक्षा;
उच्च तोड्ने क्षमता;

प्रमाणपत्रहरू: CB , CE, TUV , UKCA

आवेदन परिदृश्यहरू

SGB5-40P उच्च भोल्टेज DC मिनिएचर सर्किट ब्रेकरले ठाउँ बचत गर्छ, 1 500 V DC नवीकरणीय-ऊर्जा प्रणालीहरूको लागि सुरक्षित, द्विदिशात्मक सुरक्षा-PV, भण्डारण, EV चार्जर र DC

1. PV DC कम्बाइनर बक्सहरू

- 1500 V DC मूल्याङ्कनले लामो स्ट्रिङहरूलाई अनुमति दिन्छ, संख्या काट्दै कम्बाइनर बक्सहरू; द्विदिशात्मक सुरक्षा रिभर्स रात-समय ह्यान्डल गर्दछ धाराहरू।

2. व्यावसायिक / आवासीय ब्याट्री र्याक

- गैर-ध्रुवीकृत तारहरूले समानान्तर वा ब्याट्री स्वैप गर्न सरल बनाउँछ मोड्युलहरू; थर्मल-चुम्बकीय यात्राले चाँडै चार्ज/डिस्चार्ज दोषहरू अलग गर्छ।

3. 150 kW+ DC द्रुत चार्जिङ स्टेशनहरू

- 18 मिमी चौडा DIN-रेल डिजाइन कम्प्याक्ट चार्जर क्यूबिकलमा फिट हुन्छ; 1.5 kA ब्रेकिङ क्षमताले आन्तरिक DC बस सुरक्षित गर्दछ।

4. DC माइक्रो-ग्रिड र डाटा-केन्द्र DC वितरण

- 750 V / 1 000 V / 1 500 V DC शाखा सर्किटहरू सुरक्षा गर्दछ; B, C वा D कर्भहरू विभिन्न लोड प्रोफाइलहरूसँग मेल खान्छ।

5. उच्च-उचाई वा बाहिरी वितरित PV

- −30 °C देखि + 70 °C सम्म 2 000 मिटर सम्म झरेको बिना काम गर्दछ उचाइ, कठोर वातावरण अनुकूल।

प्राविधिक प्यारामिटर

मोडेल		SGB5-40P
पोल		1P	2P	३पी	४पी
रेटेड कार्य भोल्टेज Ue		500VDC	1000VDC	1500VDC	1500VDC

अधिकतम फ्रेम वर्तमान		४०ए
मूल्याङ्कन गरिएको वर्तमान मा		6A, 10A, 16A, 20A, 25A, 32A, 40A
रेटेड इन्सुलेशन भोल्टेज Ui		1000VDC		1500VDC
रेटेड आवेग भोल्टेज Uimp सामना		8kV

ट्रिपिङ विशेषताहरू		B/C/D
ट्रिपिङ प्रकार		थर्मल-चुम्बकीय
अपरेशनल ब्रेकिङ क्षमता आईसीएस		1.5kA(DC)

परम ब्रेकिंग क्षमता lcu		1.5kA(DC)
विद्युतीय जीवन
वास्तविक औसत मूल्य		औसत 1000 पटक
मानक निर्दिष्ट मान		३०० पटक
यान्त्रिक जीवन
वास्तविक औसत मूल्य		≥15000 पटक
मानक निर्दिष्ट मान		९७०० पटक
ओभरभोल्टेज श्रेणी		Ⅲ
प्रदूषण डिग्री		3
सुरक्षा स्तर		IP40; Termina IP20
आर्द्रता र गर्मी प्रतिरोध		श्रेणी २
सापेक्ष आर्द्रता		≤ ९५%
कम्पन प्रतिरोध		IEC60068-2-6 अनुसार
मेकानिकल प्रभाव प्रतिरोध प्यारामिटरहरू		IEC60068-2-27 अनुसार

तार क्षमता		2.5~35mm²
तार टार्क		3.0Nm
परिवेशको तापमान परिचालन		-30℃~+70℃
भण्डारण परिवेश तापमान		-40℃~+85℃
स्थापना विधि		DIN35
उचाइ		≤2000m
वजन		०.१३ किलोग्राम/पोल
आयाम	लम्बाइ	108mm

	चौडाइ	18mm	३६ मिमी	५४ मिमी	७२ मिमी
	उचाइ	अधिकतम 78 मिमी
प्याकेज	पीसी/बक्स	12	6	4	3

	बक्स / दफ्ती	10
	कार्टन / प्यालेट	80
भण्डारण		उत्पादन एक राम्रो हावायुक्त गोदाम मा भण्डारण गर्नुपर्छ, संग सापेक्षिक आर्द्रता 80% भन्दा बढी छैन, र परिवेश तापमान -40 ℃ र + 80 ℃ को बीच हुनुपर्छ। थप रूपमा, त्यहाँ हुनु हुँदैन अम्लीय, क्षारीय, वा संक्षारक ग्यासहरू उपस्थित छन्।

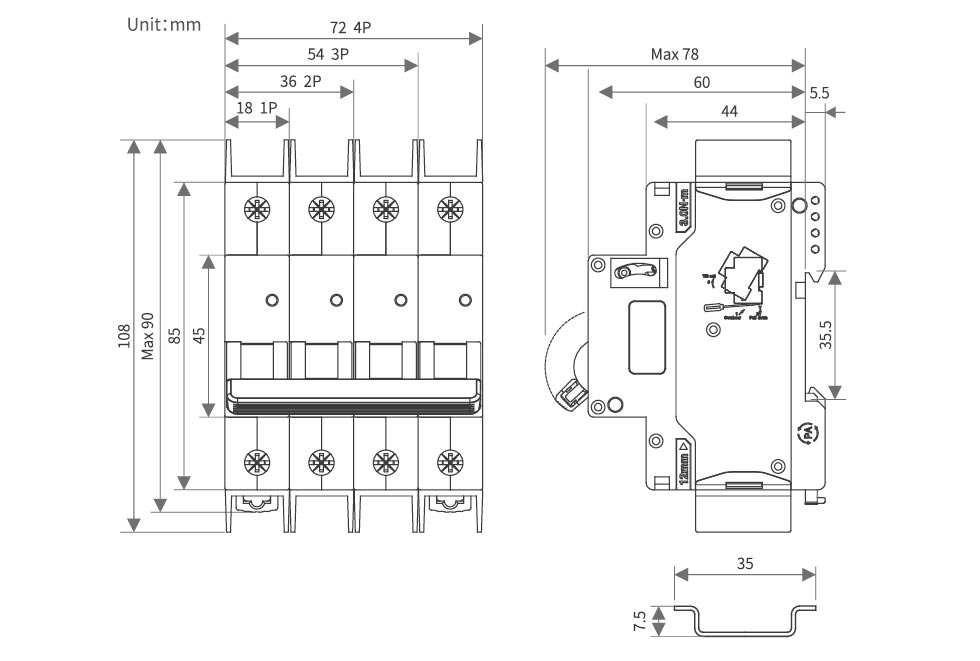

उपस्थिति र स्थापना आयामहरू

High Voltage DC Miniature Circuit Breaker

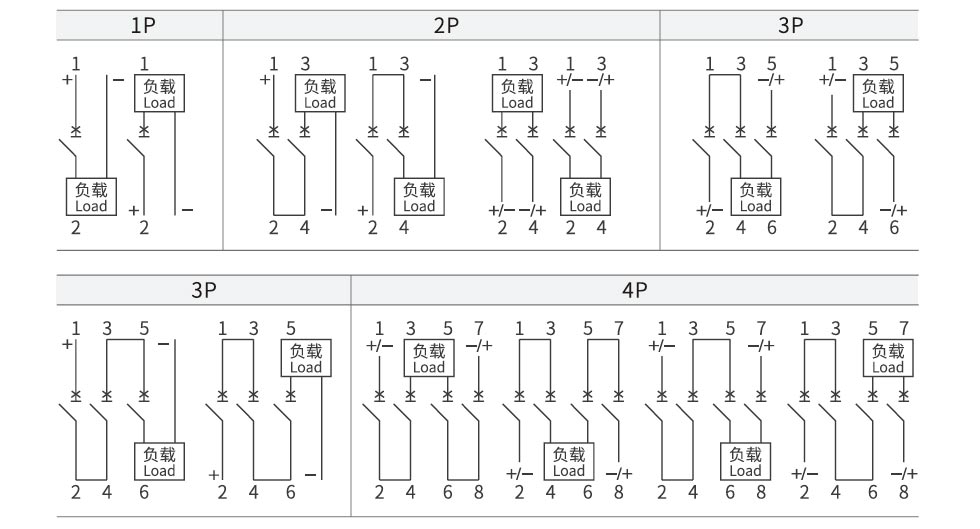

DC तारिङ रेखाचित्र

High Voltage DC Miniature Circuit Breaker

डराउने कारक

तापमान घटाउने कारक तालिका

तापक्रम	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	० ℃	५ ℃	१० ℃	१५ ℃
मूल्याङ्कन गरिएको सञ्चालन वर्तमान गुणांक	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


तापक्रम	२० ℃	२५ ℃	३० ℃	४० ℃	४५ ℃	५० ℃	५५ डिग्री सेल्सियस	६० ℃	६५ डिग्री सेल्सियस	70 ℃
मूल्याङ्कन गरिएको सञ्चालन वर्तमान गुणांक	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

उचाई घटाउने कारक तालिका

उचाइ / मि	2000	3000	4000	5000
मूल्याङ्कन गरिएको कार्य वर्तमान गुणांक	1	0.96	0.91	0.86
रेटेड कार्य भोल्टेज गुणांक	1	1	1	1
रेटेड पावर आवृत्ति प्रतिरोध भोल्टेज गुणांक	1	0.9	0.82	0.71
मूल्याङ्कन गरिएको आवेग प्रतिरोध भोल्टेज गुणांक	1	0.9	0.82	0.71
मूल्याङ्कन गरिएको सीमा सर्ट-सर्किट खण्ड क्षमता र विद्युतीय जीवन गुणांक	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

MCBS को छेउ-बाइ-साइड स्थापनाको लागि डिरेटिङ कारक तालिका

MCB को संख्या	1	२~३	४~५	६~८	९~१०
In≤25A गुणांक	1	0.96	0.9	0.8	0.7
32A≤In≤63A गुणांक	1	0.92	0.8	0.7	0.6

सहायक

MX सहायक रिलीज उपकरण
रेटेड नियन्त्रण भोल्टेज हामीलाई	DC:24~48V AC:110~230V
अधिकतम ट्रिपिङ समय	<10ms
कुंडल प्रतिरोध	५Ω
वर्तमान सीमित गर्नुहोस्	≥1.6A
यान्त्रिक जीवन	10000 पटक
विद्युतीय जीवन	4000 पटक
तार टर्क	0.8N · मिनेट
तार क्षमता	1.0mm²हार्ड तार
	1.0mm² टर्मिनल लगहरूसँग नरम तार
सञ्चालन तापमान दायरा	-30℃~+70℃


वातावरणीय अवस्थाहरू	त्यहाँ कुनै विस्फोटक खतरनाक पदार्थ हुनु हुँदैन, र कुनै हानिकारक छैन ग्यासहरू वा प्रवाहकीय धुलो जसले इन्सुलेशनलाई क्षरण गर्न वा क्षति पुर्‍याउन सक्छ
विधानसभा स्थिति	सर्किट ब्रेकरको बायाँ छेउमा

स्थापना सर्तहरू	DIN35mm मानक रेल माउन्टिंग

सहायक सम्पर्क अफ
सम्पर्क तोड्ने क्षमता	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
न्यूनतम अपरेटिङ भोल्टेज	5V


न्यूनतम परिचालन वर्तमान	10mA


मूल्याङ्कन इन्सुलेशन भोल्टेज	५००V
मूल्याङ्कन गरिएको सीमित सर्ट-सर्किट वर्तमान Ik	1000A
सहमत हीटिंग वर्तमान Ith	4A
यान्त्रिक जीवन	10000 पटक
विद्युतीय जीवन	4000 पटक
तार टर्क	0.8N · मिनेट
तार क्षमता	1.0mm²
सम्पर्क संख्या	1 सामान्यतया खुला, 1 सामान्यतया बन्द

सञ्चालन तापमान दायरा	-30℃~+70℃
वातावरणीय अवस्थाहरू	त्यहाँ कुनै विस्फोटक खतरनाक पदार्थ हुनु हुँदैन, र कुनै हानिकारक छैन ग्यासहरू वा प्रवाहकीय धुलो जसले इन्सुलेशनलाई क्षरण गर्न वा क्षति पुर्‍याउन सक्छ

विधानसभा स्थिति	सर्किट ब्रेकरको बायाँ छेउमा

स्थापना सर्तहरू	DIN 35mm मानक रेल माउन्टिंग

Zhejiang Soutya New Energy LLC
