डीसी लघु सर्किट ब्रेकर

चीन-आधारित निर्माता Zhejiang Soutya New Energy LLC द्वारा आपूर्ति गरिएको SYB5-80 DC मिनिएचर सर्किट ब्रेकरले AC 230/400V र DC 300~1200V सर्किटहरूको सुरक्षा प्रदान गर्दछ।
मुख्य विशेषताहरु
▶ AC र DC को लागि साझा (AC230/400V、DC300~1200V)
▶ कुनै सकारात्मक वा नकारात्मक ध्रुवता भेद छैन, द्विदिश संरक्षण, स्थापना गर्न सजिलो।
▶ उच्च ब्रेकिंग छोटो चाप, उच्च सुरक्षा।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

SYB5-80 DC मिनिएचर सर्किट ब्रेकर, चीन-आधारित द्वारा आपूर्ति निर्माता Zhejiang Soutya New Energy LLC, 300-1200 V DC र 230/400 हो V AC द्विदिशात्मक र गैर-ध्रुवीकृत लघु ब्रेकर, 10 KA AC/ 6KA DC ब्रेकिङ क्षमता, PV मा उच्च-भोल्टेज सुरक्षाको लागि डिजाइन गरिएको प्रणाली, ब्याट्री ऊर्जा भण्डारण प्रणाली (BESS), र इलेक्ट्रिक वाहन चार्ज गर्ने उपकरण।

विशेषता

सर्ट सर्किट संरक्षण, ओभरलोड संरक्षण
परम ब्रेकिंग क्षमता: 10 KA AC / 6KA DC
गैर-ध्रुवीय, द्विदिश संरक्षण
छोटो आर्किङ
ज्वाला retardant सामाग्री

आवेदन परिदृश्यहरू

1. आवासीय र व्यावसायिक PV कम्बाइनर बक्सहरू

300-1200 V DC स्ट्रिङ इनपुटहरू र 230 V/400 V AC इन्भर्टर आउटपुटहरू सुरक्षित गर्दछ; एकल-पोल चौडाइले सानो घेराहरूमा घनत्व दोब्बर गर्छ।

2.PV-ब्याट्री हाइब्रिड इन्भर्टरहरू

300-1200 V DC ब्याट्री बस ह्यान्डलहरूमा द्विदिशात्मक, गैर-ध्रुवीकृत ब्रेकर रिवायरिंग बिना चार्ज र डिस्चार्ज धाराहरू।

3. सानो DC EV चार्जर (≤ २० kW)

600-1200 V DC आउटपुट बस सुरक्षा; 6 kA ब्रेकिङले चाप गल्तीहरू सफा गर्छ प्लग-इन/आउट घटनाहरू।

4. दूरसंचार र डाटा केन्द्र DC र्याक

पोल संयोजनहरू 48 V/240 V/380 V सर्भर वा UPS शाखाहरू सम्म 1200 V DC; DIN-रेल माउन्टले क्याबिनेट स्पेस बचत गर्छ।

5. कम भोल्टेज डीसी माइक्रो-ग्रिड

एलईडी प्रकाश, फ्यान वा पम्पहरूको लागि 380-1200 V DC वितरण; B/C/D वक्र विभिन्न लोड विशेषताहरू मिलाउनुहोस्।

6. कठोर वा उच्च-उचाई साइटहरू

−30 °C देखि +70 °C सम्म, 2 000 मिटर सम्म कुनै डराउने छैन, IP66 एन्क्लोजरहरूमा फिट हुन्छ कारपोर्ट, एग्रीभोल्टिक र रूफटप प्लान्टहरू।

प्राविधिक प्यारामिटर

मोडेल		SGB5-80

पोल		1P	2P	३पी	४पी
रेटेड कार्य भोल्टेज Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
अधिकतम फ्रेम वर्तमान		80A
मूल्याङ्कन गरिएको वर्तमान मा		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
रेटेड इन्सुलेशन भोल्टेज Ui		690VAC
		600V DC 900VDC 1200VDC
रेटेड आवेग भोल्टेज Uimp सामना		8kV

ट्रिपिङ विशेषताहरू		B/C/D
ट्रिपिङ प्रकार		थर्मल-चुम्बकीय
Ics अपरेशनल ब्रेकिंग क्षमता lcs		7.5kA(AC) 6kA(DC)
Icu अल्टिमेट ब्रेकिङ क्षमता lcu		10kA (AC) 6kA (DC)
विद्युतीय जीवन
वास्तविक औसत मूल्य		औसत 4000 पटक (AC) 1000 पटक (DC)

मानक निर्दिष्ट मान		1500 पटक (AC) 300 पटक (DC)

यान्त्रिक जीवन
वास्तविक औसत मूल्य		≥15000 पटक
मानक निर्दिष्ट मान		८५०० पटक(AC) ९७०० पटक(DC)

ओभरभोल्टेज श्रेणी		Ⅲ
प्रदूषण डिग्री		3
सुरक्षा स्तर		IP40; Termina IP20
आर्द्रता र गर्मी प्रतिरोध		श्रेणी 2
सापेक्ष आर्द्रता		≤ ९५%
कम्पन प्रतिरोध		आधार IEC60068-2-6
मेकानिकल प्रभाव प्रतिरोध प्यारामिटरहरू		आधार IEC60068-2-27

तार क्षमता		25~35mm²
तार टार्क		3.0Nm
परिवेशको तापमान परिचालन		-30℃~+70℃
भण्डारण परिवेश तापमान		-40℃~+85℃
स्थापना विधि		DIN35
उचाइ		≤2000m
वजन		०.१३ किलोग्राम/पोल
आयाम	लम्बाइ	८५ मिमी
	चौडाइ	18mm	३६ मिमी	५४ मिमी	७२ मिमी
	उचाइ	अधिकतम 78 मिमी
प्याकेज	पीसी/बक्स	12	6	4	3
	बक्स / दफ्ती	10
	कार्टन / प्यालेट	80
भण्डारण		उत्पादन एक राम्रो हावायुक्त गोदाम मा भण्डारण गर्नुपर्छ, संग सापेक्षिक आर्द्रता 80% भन्दा बढी छैन, र परिवेश तापमान -40 ℃ र + 80 ℃ को बीच हुनुपर्छ। थप रूपमा, त्यहाँ हुनु हुँदैन अम्लीय, क्षारीय, वा संक्षारक ग्यासहरू उपस्थित छन्।

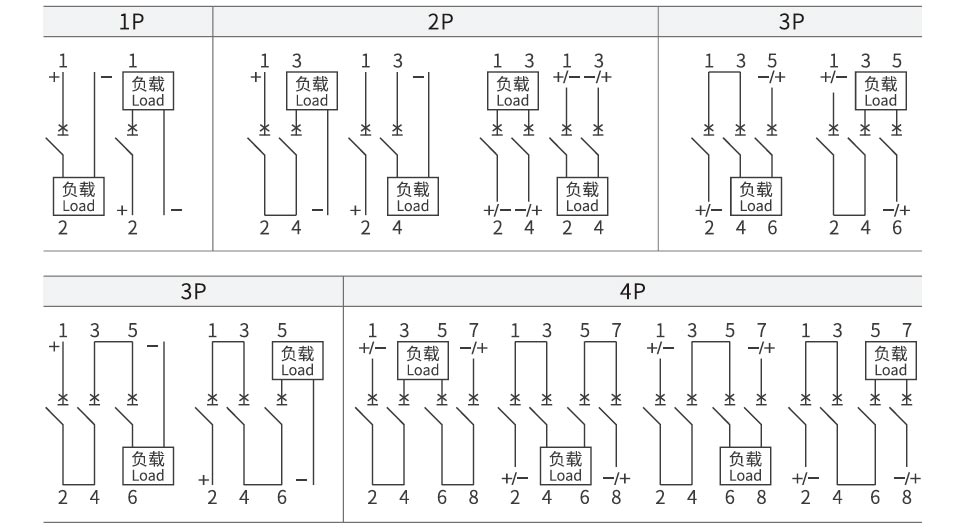

DC तारिङ रेखाचित्र

DC Miniature Circuit Breaker

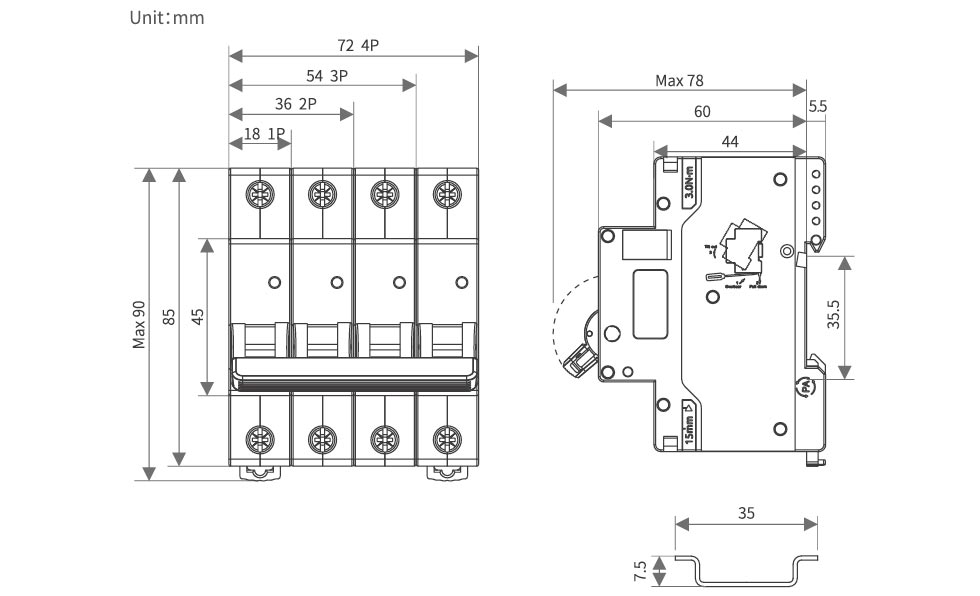

उपस्थिति र स्थापना आयामहरू

DC Miniature Circuit Breaker

डराउने कारक

तापमान घटाउने कारक तालिका

तापक्रम	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	० ℃	५ ℃	१० ℃	१५ ℃
मूल्याङ्कन गरिएको सञ्चालन वर्तमान गुणांक	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


तापक्रम	२० ℃	२५ ℃	३० ℃	४० ℃	४५ ℃	५० ℃	५५ डिग्री सेल्सियस	६० ℃	६५ डिग्री सेल्सियस	70 ℃
मूल्याङ्कन गरिएको सञ्चालन वर्तमान गुणांक	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

उचाई घटाउने कारक तालिका

उचाइ / मि	2000	3000	4000	5000
मूल्याङ्कन गरिएको कार्य वर्तमान गुणांक	1	0.96	0.91	0.86
रेटेड कार्य भोल्टेज गुणांक	1	1	1	1
रेटेड पावर आवृत्ति प्रतिरोध भोल्टेज गुणांक	1	0.9	0.82	0.71
मूल्याङ्कन गरिएको आवेग प्रतिरोध भोल्टेज गुणांक	1	0.9	0.82	0.71
मूल्याङ्कन गरिएको सीमा सर्ट-सर्किट खण्ड क्षमता र विद्युतीय जीवन गुणांक	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

MCBS को छेउ-बाइ-साइड स्थापनाको लागि डिरेटिङ कारक तालिका

MCB को संख्या	1	२~३	४~५	६~८	९~१०
In≤25A गुणांक	1	0.96	0.9	0.8	0.7
32A≤In≤63A गुणांक	1	0.92	0.8	0.7	0.6
80A≤In≤125A गुणांक	1	0.9	0.8	0.7	/

सहायक

MX सहायक रिलीज उपकरण
रेटेड नियन्त्रण भोल्टेज हामीलाई	DC:24~48V AC:110~230V
अधिकतम ट्रिपिङ समय	<10ms
कुंडल प्रतिरोध	50
वर्तमान सीमित गर्नुहोस्	≥1.6A
यान्त्रिक जीवन	10000 पटक
विद्युतीय जीवन	4000 पटक
तार टार्क	0.8N · मिनेट
तार क्षमता	1.0mm²हार्ड तार
	1.0mm² टर्मिनल लगहरूसँग नरम तार
सञ्चालन तापमान दायरा	-30℃~+70℃


वातावरणीय अवस्थाहरू	त्यहाँ कुनै विस्फोटक खतरनाक पदार्थ हुनु हुँदैन, र कुनै हानिकारक छैन ग्यासहरू वा प्रवाहकीय धुलो जसले इन्सुलेशनलाई क्षरण गर्न वा क्षति पुर्‍याउन सक्छ
विधानसभा स्थिति	सर्किट ब्रेकरको बायाँ छेउमा

स्थापना सर्तहरू	DIN35mm मानक रेल माउन्टिंग

सहायक सम्पर्क अफ
सम्पर्क तोड्ने क्षमता	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
न्यूनतम अपरेटिङ भोल्टेज	5V
न्यूनतम परिचालन वर्तमान	10mA
मूल्याङ्कन इन्सुलेशन भोल्टेज	५००V
मूल्याङ्कन सीमित सर्ट सर्किट वर्तमान	1000A
सहमत हीटिंग वर्तमान Ith	4A
यान्त्रिक जीवन	10000(पटक)
विद्युतीय जीवन	४००० (पटक)
तार टार्क	0.8N · मिनेट
तार क्षमता	1.0mm²
सम्पर्क संख्या	1 सामान्यतया खुला, 1 सामान्यतया बन्द

सञ्चालन तापमान दायरा	-30℃~+70℃


वातावरणीय अवस्थाहरू	त्यहाँ कुनै विस्फोटक खतरनाक पदार्थ हुनु हुँदैन, र कुनै हानिकारक छैन ग्यासहरू वा प्रवाहकीय धुलो जसले इन्सुलेशनलाई क्षरण गर्न वा क्षति पुर्‍याउन सक्छ
विधानसभा स्थिति	सर्किट ब्रेकरको बायाँ छेउमा

स्थापना सर्तहरू	DIN 35mm मानक रेल माउन्टिंग
