स्वचालित पुन: बन्द गर्ने लघु सर्किट ब्रेकर

चीन-आधारित द्वारा आपूर्ति स्वचालित रिक्लोजिंग लघु सर्किट ब्रेकर निर्माता Zhejiang Soutya New Energy LLC. यसमा एक लघु सर्किट छ मुख्य स्विचको रूपमा ब्रेकर, एक अल्ट्रा-सानो बुद्धिमान संग सुसज्जित एक माइक्रोप्रोसेसर संग विद्युत अपरेटर। यो overvoltage को लागी कार्य गर्दछ, undervoltage, भोल्टेज हानि, र समय ढिलाइ कार्यहरू, स्वचालित संग भोल्टेज रिकभरी पछि पुन: जडान। यो प्राविधिक अनुरूप छ वितरित फोटोभोल्टिक ग्रिड-जडित सर्किट ब्रेकरहरूको लागि विनिर्देशहरू: GB/T 10963.1, IEC/EN 60898-1, र Q/GDW 1972।

विशेषता

सर्ट सर्किट संरक्षण
भोल्टेज संरक्षण को अधिक / अन्तर्गत / हानि
भोल्टेज रिकभरी पछि
10kA रेटेड ब्रेकिंग क्षमता
स्वचालित बन्द समय: 7s-10s

प्राविधिक प्यारामिटर

परिचालन वातावरण

उचाई: ≤2000m;
स्थापना कोटि: Ⅱ、Ⅲ;
स्थापना विधि: एम्बेडेड ठाडो DIN रेल माउन्टिंग
प्रदूषण डिग्री: 2।

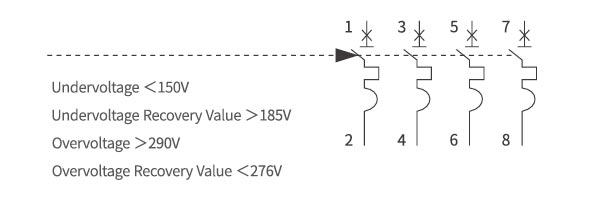

तारिङ रेखाचित्र

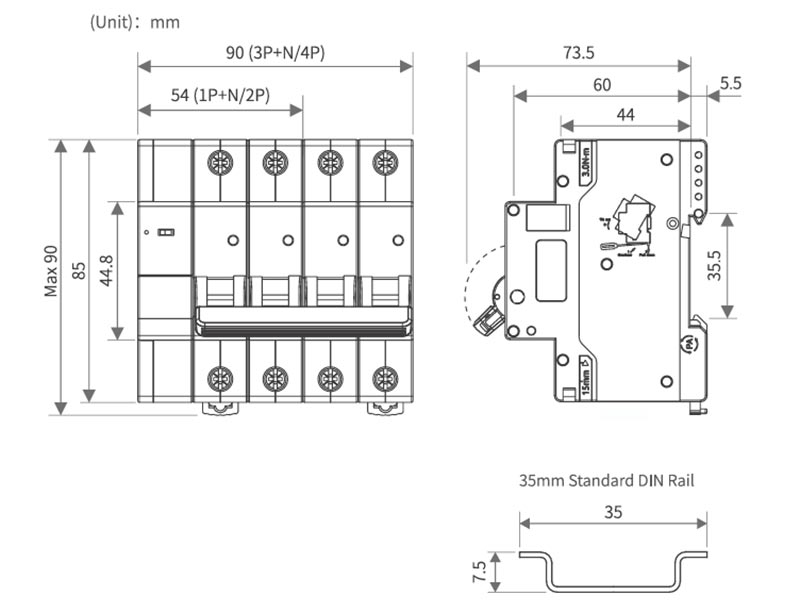

उपस्थिति र स्थापना आयामहरू

आवेदन परिदृश्यहरू

1. रूफटप र C&I स्ट्रिङ PV प्रणालीहरू

400 V/230 V, एकल-चरण वा तीन-चरण आवासीय र व्यावसायिक छत arrays; AC जंक्शन बक्स भित्र माउन्ट हुन्छ जुन स्ट्रिङको बीचमा हुन्छ ओभरलोड, सर्ट सर्किट र स्वचालित दिनको लागि इन्भर्टर र उपयोगिता मिटर ग्रिड-भोल्टेज रिकभरी पछि पुन: बन्द।

2. ग्रिड टाई इन्भर्टर एसी आउटपुट

5-15 kW मा मानक AC संरक्षकको रूपमा इन्भर्टर OEMs द्वारा फ्याक्ट्री-फिट गरिएको एकल-चरण वा 10-30 किलोवाट तीन-चरण मोडेलहरू; 10 kA ब्रेकिङ क्षमता कभर वितरण बोर्डमा देखिएको उच्च सम्भावित दोष वर्तमान।

3. वितरित-ऊर्जा मिटरिङ बोर्डहरू

द्वारा आवश्यक "PV मिटर बक्स" भित्र मुख्य पृथक/MCB यन्त्रको रूपमा प्रयोग गरिन्छ राज्य-ग्रिड / चाइना दक्षिणी पावर उपयोगिता मानकहरू; कम भोल्टेज यात्रा <150 V र ओभर-भोल्टेज ट्रिप > 290 V ग्यारेन्टी स्वचालित विच्छेदन जब ग्रिड एन्टी आइल्यान्डिङ विन्डो बाहिर बग्छ।

4. कार-पोर्ट र एग्रीभोल्टिक स्ट्रिङहरू

बाहिरी कम्बाइनर स्तम्भहरू जहाँ म्यानुअल रिसेट असुविधाजनक छ; 20000-चक्र यान्त्रिक जीवन र -25 °C…+60 °C मूल्याङ्कनले मर्मत-रहित, मौसमी अनुमति दिन्छ सञ्चालन।

5. सानो ब्याट्री-आधारित भण्डारण प्रणाली

AC-जोडिएको Li-ion वा LiFePO₄ retrofits; ब्रेकर ब्याट्री-इन्भर्टरमा खुल्छ ओभर-करेन्ट र पुन: बन्द हुन्छ एक पटक BMS ले सामान्य भोल्टेज संकेत गर्दछ, हटाउने ग्राहक कल-आउटहरू।

6. सडक प्रकाश र EV-चार्जिङ किओस्कहरू

उही PV बाट 32 A/40 A प्रकाश शाखा वा स्तर-2 चार्जरलाई फिड गर्दछ सर्किट; कम्प्याक्ट 1P+N वा 3P+N 54 mm/90 mm फुटप्रिन्टले बहुमूल्य घेरा बचत गर्छ ठाउँ।

7. फार्म र दूरसंचार आश्रय वितरण

मोटर-संचालित पम्प वा टेलिकमको लागि undervoltage सुरक्षा प्रदान गर्दछ ग्रामीण कमजोर ग्रिड ढलेपछि रेक्टिफायरहरू बन्द गर्नुपर्छ स्वचालित रूपमा पुन: सुरु हुन्छ जब रेखा रिकभर हुन्छ > 185 V।

8. पोर्टेबल PV स्किड र भाडा एकाइहरू

चाडपर्व वा निर्माण स्थलहरूको लागि द्रुत-सेटअप भाडा जनरेटरहरू; प्लग-एन्ड-प्ले रिक्लोजरले प्रत्येक पटक ग्रिड वा म्यानुअल हस्तक्षेपलाई बेवास्ता गर्छ genset हिचकी।
