1000V DC Combiner Box 2 In 1 Out Isolator प्रकार

1000V DC कम्बाइनर बक्स 2 इन 1 आउट आइसोलेटर प्रकार, चीन द्वारा आपूर्ति निर्माता Zhejiang Soutya नयाँ ऊर्जा LLC, एक 1000 V DC फोटोभोल्टिक हो कठोर-छत र क्षेत्र अवस्थाहरूको लागि निर्मित एकत्रीकरण इकाई। द यूभी-स्टेबिलाइज्ड पोली कार्बोनेट एन्क्लोजरले धुलो र ब्लक गर्न IP65 सील बोक्छ ड्राइभिङ वर्षा, जबकि एकल, अगाडि-संचालित केज-प्रकार रोटरी डीसी आइसोलेटर लक-आउट/ट्याग-आउट सुरक्षाको लागि दृश्य-ब्रेक अलगाव प्रदान गर्दछ। आन्तरिक रूपमा, दुई PV स्ट्रिङहरू व्यक्तिगत रूपमा चार DC फ्यूज होल्डरहरू (दुई प्रति स्ट्रिङ), र क्लास II DC सर्ज प्रोटेक्टिभ डिभाइस (SPD) क्ल्याम्पहरू प्रेरित बिजुली ट्रान्जिन्टहरू। कारखाना-तार सकारात्मक, नकारात्मक र PE बसबारहरू भरपर्दो ग्राउन्डिङ निरन्तरता कायम राख्नुहोस्, बक्सलाई आवश्यक बनाउँदै म्यानुअल-पृथकता र 2 सम्म साना उप-एरेहरूको लागि equipotential-बन्धन हब × 15 A इनपुट।

प्राविधिक प्यारामिटर

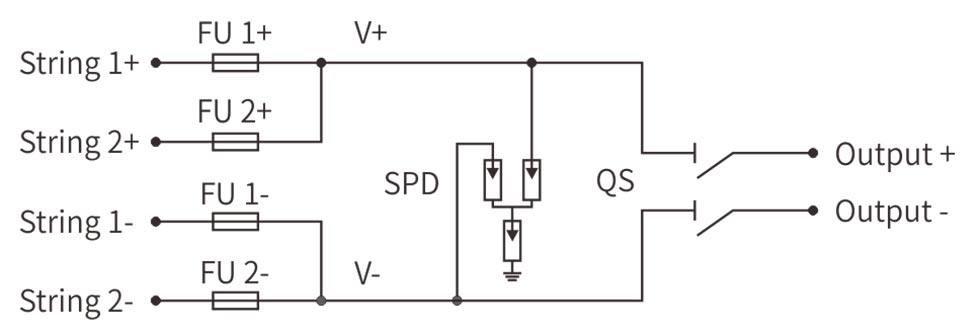

तारिङ रेखाचित्र

आवेदन परिदृश्यहरू

1.PV स्ट्रिङ समेकन - सानो छत arrays

मोड्युलहरू मुनि वा प्यारापेट भित्ताहरूमा स्थिर, बक्सले दुई PV स्ट्रिङहरू मर्ज गर्दछ एकल 1000 V DC फिडमा। चार फ्यूज होल्डरहरू (प्रति स्ट्रिङ दुई) दिन्छन् व्यक्तिगत स्ट्रिङ अति-वर्तमान सुरक्षा, जबकि कक्षा II SPD क्ल्याम्प नजिकैको बिजुलीबाट प्रेरित सर्जहरू। अगाडि संचालित पिंजरा-प्रकार रोटरी आइसोलेटरले दृश्य-ब्रेक लक-अफ प्रदान गर्दछ, सुरक्षित इन्भर्टर मर्मतसम्भार अनुमति दिँदै छत-माथि एक्सपोजर बिना।

2. कृषि डीसी फिडरहरू - सिंचाई र पशुधन प्रणाली

पम्प हाउस वा बार्न लफ्टहरूमा पर्खाल माउन्ट गरिएको, एकाईले सौर्य-उत्पन्न आपूर्ति गर्दछ DC लाई ब्रश-कम पम्प र दूध पिउने उपकरण। IP65 सील अनाज समावेश गर्दैन धुलो र उच्च-दबाव धुने पानी, र आइसोलेटरले किसानहरूलाई तोड्न दिन्छ मौसमी उपकरण जाँच वा बेल्ट प्रतिस्थापन अघि दुवै ध्रुव तुरुन्तै।

3. रिमोट दूरसंचार आश्रयहरू - महत्वपूर्ण संचार शक्ति

टावर कम्पाउन्डहरू भित्र राखिएको, कम्बाइनरले DC बसबारहरूलाई त्यो शक्ति दिन्छ रेडियो हेडहरू र ब्याट्री बैंकहरू। SPD ले संवेदनशील RF इलेक्ट्रोनिक्सको सुरक्षा गर्छ क्षणिक ओभर-भोल्टेजहरू विरुद्ध, जबकि आइसोलेटरले स्थानीय रूपमा काम गर्दछ टावर अर्थिङ मापन गर्ने प्राविधिकहरूको लागि जडान विच्छेद वा रेक्टिफायर स्वैप।

4. आवासीय क्लस्टर एरेहरू - अपार्टमेन्ट ब्लक PV शाखाहरू

मिटर कपाट वा अटारी ट्रस भित्र स्थापित, घेरा साझा इन्भर्टरको लागि दुई मोड्युल स्ट्रिङहरू समेकित गर्दछ। आगो निरोधक पोली कार्बोनेट र स्ट्रिङ-लेभल फ्युजिङले जनसंख्या भएका भवनहरूमा सुरक्षा बढाउँछ, र आइसोलेटरले आपतकालीन प्रतिक्रियाकर्ताहरूलाई एकल लेबल गरिएको बिन्दु दिन्छ आगो घटनाको समयमा DC पक्षलाई अलग गर्नुहोस्।

5. औद्योगिक माइक्रो-ग्रिड नोडहरू - ब्याकअप र पीक-शेभिङ सर्किटहरू

फोर्कलिफ्ट चार्जर वा PLC र्याकहरूसँग PV जोड्ने स्किडहरूमा फ्ल्यान्ज-माउन्ट गरिएको, बक्सले 15 kW सौर्य इनपुट ह्यान्डल गर्दछ। दोहोरो-स्ट्रिङ क्षमता मिल्छ पीक-शेभिङ डिमांड प्रोफाइलहरू, र समन्वयित SPD + डबल-पोल आइसोलेटर ग्रिड स्पाइक्स र इन्भर्टर कम्युटेसन दुवैबाट संवेदनशील ड्राइभहरू ढाल्नुहोस् कोलाहल।
