कसरी DC+AC कम्बाइनर बक्स 1000V ले सौर्य भण्डारण परियोजनाहरूलाई सुधार गर्छ

DC+AC कम्बाइनर बक्स 1000V ले के गर्छ?

सौर्य-प्लस-स्टोरेज प्लान्टमा पावर रूपान्तरण प्रणालीले दुई पावर स्रोतहरू ह्यान्डल गर्न आवश्यक छ: DC उत्पन्न गर्ने PV एरे र एसी आदानप्रदान गर्ने ब्याट्री इन्भर्टर। दDC+AC कम्बाइनर बक्स 1000V 2 in 1 outयी अलग सर्किटहरू एक घेरा भित्र जोड्दछ, एउटा आउटपुट फिडर उत्पादन गर्दछ जुन लोड वा डाउनस्ट्रीम स्विचगियरमा जडान हुन्छ।

इन्जिनियरहरूका लागि, यो टोपोलोजीले वितरण प्यानलहरूको संख्या घटाउँछ, केबल लम्बाइ छोटो पार्छ, र सुरक्षात्मक उपकरणहरूको समन्वयलाई सरल बनाउँछ। 1000V DC रेटिङले आधुनिक फोटोभोल्टिक एरेहरूमा फिट हुन्छ जहाँ स्ट्रिङ भोल्टेजहरू 800V भन्दा बढी वर्तमान र तामाको हानि कम हुन्छ। एसी पक्षमा, बक्सले इन्भर्टर आउटपुटलाई पनि समायोजन गर्दछ र सुविधा नेटवर्कमा सफा ट्रान्जिसन प्रदान गर्दछ।

हाइब्रिड PV प्लान्टहरूलाई किन संयुक्त DC र AC घेरा चाहिन्छ?

परम्परागत डिजाइनहरूले PV स्ट्रिङका लागि एउटा DC कम्बाइनर बक्स र ब्याट्री इन्भर्टर आउटपुटको लागि छुट्टै AC वितरण बक्स प्रयोग गर्दछ। यो दृष्टिकोणले थप केबल क्रसिङहरू, थप समाप्ति बिन्दुहरू, र साइटमा लामो स्थापना समय सिर्जना गर्दछ। प्रत्येक अतिरिक्त जडानले ढीलो टर्मिनलहरू, आर्द्रता प्रवेश, र ग्राउन्ड गल्तीहरूको सम्भावना बढाउँछ।

DC इनपुट र AC इनपुटलाई एक एकाइमा मिलाएर, Soutya DC+AC कम्बाइनर बक्सले एकल सेवायोग्य स्थान सिर्जना गर्छ। प्राविधिकहरूले एउटै भ्रमणमा दुबै सर्किटहरू निरीक्षण गर्छन्, र मर्मतसम्भारको क्रममा आउटपुट एक बिन्दुमा विच्छेदन गर्न सकिन्छ। यो डिजाइन दर्शनले भीडभाड भएको उपयोगिता कोठा र कन्टेनराइज्ड ऊर्जा भण्डारण एकाइहरूमा आवश्यक भौतिक ठाउँलाई पनि कम गर्छ।

खरिद टोलीहरूले पनि लाभ उठाउँछन्। दुबै DC र AC सुरक्षा कम्पोनेन्टहरू भएको एउटा घेराले श्रम, माउन्ट हार्डवेयर, र बाह्य केबल व्यवस्थापनलाई विचार गर्दा दुई विशेष प्यानलहरू किन्न भन्दा कम खर्च हुन्छ।

1000V प्रणालीहरूको लागि 2-इन-1-आउट कम्बाइनर एक इन्जिनियरले कसरी चयन गर्नुपर्छ?

हाइब्रिड स्थापनाको लागि कम्बाइनर बक्स चयन गर्न मूल्याङ्कन भोल्टेज जाँच गर्नु भन्दा बढी आवश्यक छ। इन्जिनियरले इन्सुलेशन समन्वय, मूल्याङ्कन गरिएको आवेग प्रतिरोधी भोल्टेज, क्लियरेन्स र क्रिपेज दूरी, घेरा प्रवेश सुरक्षा, र पूर्ण लोड अन्तर्गत तापमान वृद्धि मूल्याङ्कन गर्नुपर्छ।

1000V DC खण्डको लागि, आन्तरिक बसबारहरू र टर्मिनलहरूलाई आंशिक डिस्चार्ज, उच्च उचाइमा वा आर्द्र वातावरणमा रोक्न पर्याप्त स्पेसिङ चाहिन्छ। घामको प्रकाशमा पर्दा बाहिरी प्रतिष्ठानहरूका लागि एन्क्लोजरमा न्यूनतम IP65 रेटिङ र UV-स्थिर आवास हुनुपर्छ।

थर्मल व्यवस्थापन पनि उत्तिकै महत्त्वपूर्ण छ। 2-in-1-आउट कम्बाइनरले PV वर्तमान र AC करन्ट दुवै बोक्छ; फ्युजहरू, बसबारहरू, र सर्ज सुरक्षात्मक यन्त्रहरूद्वारा उत्पन्न हुने तापलाई नजिकैका कम्पोनेन्टहरू तताउन नदिइकन नष्ट गरिनुपर्छ। तातो वृद्धि परीक्षण डेटा अनुरोध गर्नुहोस् र बक्सले 50°C परिवेश वा माथिको अधिकतम अपेक्षित वर्तमान समर्थन गर्दछ।

DC+AC कम्बाइनर बक्स भित्र कुन सुरक्षा कार्यहरू सबैभन्दा महत्त्वपूर्ण छन्?

भित्र सुरक्षात्मक वास्तुकलाDC+AC कम्बाइनर बक्सप्रणाली सर्ट सर्किट, सर्ज, र आर्किङ गल्तीहरू कसरी सुरक्षित रहन्छ भन्ने निर्णय गर्दछ।

DC साइडमा, स्ट्रिङ फ्यूज वा समर्पित सर्किट ब्रेकरले ओभरकरेन्ट सुरक्षा प्रदान गर्दछ। फ्यूज मूल्याङ्कन PV मोड्युल डाटाशीटमा छापिएको अधिकतम श्रृंखला फ्यूज मूल्याङ्कनसँग मेल खानुपर्छ। एसी पक्षमा, ओभरकरेन्ट सुरक्षाले इन्भर्टरको डाउनस्ट्रीम केबललाई सुरक्षित गर्दछ। दुबै खण्डहरूले तिनीहरूको सम्बन्धित भोल्टेज वर्गहरूको लागि प्रमाणित कम्पोनेन्टहरू प्रयोग गर्नुपर्छ।

चट्याङको गतिविधि भएका क्षेत्रहरूमा सर्ज संरक्षण अनिवार्य छ। प्रत्येक इनपुटमा SPD हरू स्थापना गर्नुहोस्, र तिनीहरूको प्रकार अपेक्षित एक्सपोजर स्तरसँग समन्वय गर्नुहोस्। IEC 61643-11 को सन्दर्भले AC र DC पक्षहरूको लागि SPD कार्यसम्पादनलाई वर्गीकृत गर्दछ। धेरै अवस्थामा, एक प्रकार 2 SPD पर्याप्त छ, तर एक प्रकार 1 SPD आवश्यक छ जहाँ प्रत्यक्ष बिजुली स्ट्राइक सम्भव छ।

DC arcing को लागी, केहि स्थानीय कोडहरु द्वारा एक श्रृंखला चाप-गल्ती पत्ता लगाउने उपकरण आवश्यक हुन सक्छ। UL 1699B मानकले PV DC आर्क-फल्ट सर्किट सुरक्षा कसरी परीक्षण गरिन्छ र कुन विच्छेदन व्यवहार अपेक्षित छ भनेर परिभाषित गर्दछ। AFCI सुविधाहरूले सुसज्जित कम्बाइनर बक्सले गल्तीलाई छिट्टै अलग गर्न र आगो फैलिनबाट रोक्न सक्छ।

सौत्या को बहु-इनपुट कम्बाइनरले स्थापना जटिलता कसरी कम गर्छ?

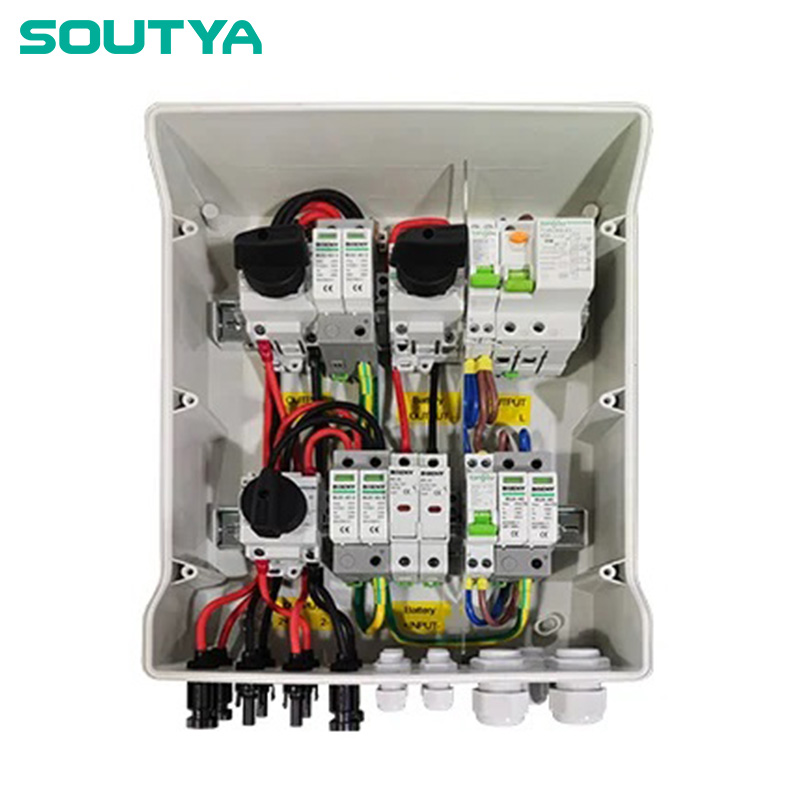

दसौत्या DC+AC कम्बाइनर बक्स 1000V 2 in 1 outअनुमानित तार र सजिलो कमिसन चाहने स्थापनाकर्ताहरूको लागि डिजाइन गरिएको हो। DC इनपुट र AC इनपुटलाई एक एकाइमा ल्याएर, बक्सले फिल्ड टर्मिनेसनहरूको संख्या घटाउँछ र PV साइड र भण्डारण इन्भर्टर बीचको सञ्चारलाई छोटो बनाउँछ।

सौत्या ले एन्क्लोजर, कपर बसबारहरू, डिस्कनेक्ट स्विच, फ्यूज होल्डरहरू, र SPD हरू एकल परीक्षण एसेम्बलीमा एकीकृत गर्दछ। आउटपुट टर्मिनललाई लेबल गरिएको छ, र आकस्मिक क्रस-जडानबाट बच्नको लागि दुई इनपुट क्षेत्रहरू आन्तरिक रूपमा छुट्याइएका छन्। बाकस दुबै व्यावसायिक रूफटप परियोजनाहरू र कन्टेनराइज्ड ब्याट्री भण्डारण प्रणालीहरू उपयुक्त छ जहाँ ठाउँ सीमित छ।

किनकी उत्पादन निर्मित र एक विधानसभा को रूप मा प्रमाणित छ, प्रणाली एकीकरण स्क्र्याच देखि सुरक्षा डिजाइन गर्न आवश्यक छैन। यसले ईन्जिनियरिङ्को समय घटाउँछ र दस्तावेज गरिएको घटक मूल्याङ्कन चाहिने स्थानीय निरीक्षकहरूबाट परियोजना स्वीकृति प्राप्त गर्न सजिलो बनाउँछ।

1000V कम्बाइनर बक्सहरूको लागि अनुपालन र सुरक्षा सन्दर्भ बिन्दुहरू के हुन्?

नवीकरणीय ऊर्जा परियोजनाहरूको लागि कम्बाइनर बक्स जाँच गर्दा डिजाइनरहरू र खरिदकर्ताहरूले मान्यता प्राप्त मापदण्डहरू सन्दर्भ गर्नुपर्छ।

IEC 62548 ले फोटोभोल्टिक एरे, कभरिङ वायरिङ, सुरक्षा, ओभरकरेन्ट यन्त्रहरू, अर्थिङ, र आइसोलेसनका लागि डिजाइन आवश्यकताहरू प्रदान गर्दछ। यो मानक PV array कसरी कम्बाइनर बक्समा जडान हुन्छ भन्ने प्राथमिक गाइड हो। IEC 61643-11 ले 1500V DC वा 1000V AC सम्म कम-भोल्टेज पावर प्रणालीहरूको लागि SPD आवश्यकताहरू र परीक्षण विधिहरू परिभाषित गर्दछ, यसलाई Soutya कम्बाइनर बक्समा DC र AC पोर्टहरू दुवैसँग सान्दर्भिक बनाउँछ।

थप रूपमा, DC आर्क-गल्ती सुरक्षाको लागि, UL 1699B उत्तर अमेरिकी परियोजनाहरूमा अपनाइन्छ। यद्यपि यो IEC मानक होइन, यो PV प्रणालीहरूमा DC आर्क-फल्ट सर्किट सुरक्षा परीक्षण र प्रमाणीकरणको लागि सन्दर्भ भएको छ। ईन्जिनियरहरू र खरीद टोलीहरूले आपूर्तिकर्ताहरूलाई प्रमाणपत्रहरूको लागि सोध्नु पर्छ जसले यी मापदण्डहरू डिजाइन प्रमाणिकरणको क्रममा प्रयोग भएको पुष्टि गर्दछ।

कुन साइट-स्तर अभ्यासहरूले DC+AC कम्बाइनर बक्सको सेवा जीवन विस्तार गर्छ?

यदि साइट अभ्यासहरू कमजोर भएमा उत्कृष्ट कम्बाइनर बक्स पनि चाँडै असफल हुनेछ। स्थापनाकर्ताहरूले 1000V DC साइडमा केबलहरू बन्द गर्दा सही टर्क प्रयोग गर्नुपर्छ। ढिलो जडानहरूले तातो ठाउँहरू निम्त्याउँछ र इन्सुलेशन ब्रेकडाउन निम्त्याउँछ।

सम्भव भएसम्म कम्बाइनर बक्सहरू प्रत्यक्ष घामबाट छायादार हुनुपर्छ। बाहिरी घेराहरूमा UV-प्रतिरोधी कोटिंग हुँदा, यदि सूर्य सतहमा छ भने आन्तरिक तापक्रम अझै बढ्छ। रूफटप एरेहरूको लागि, परिवेशको तनाव कम गर्नको लागि उत्तर-फेसिंग भित्तामा वा मोड्युल पङ्क्ति मुनि बक्स माउन्ट गर्नुहोस्।

आवधिक मर्मतमा सबै फ्यूजहरूको निरीक्षण, SPD स्थिति सूचकहरू, सिल अखण्डता, र केबल ग्रंथिहरू समावेश हुनुपर्छ। हरियो सूचक अझै देखिने बेलामा पनि बारम्बार वृद्धि पछि SPD हरू घट्छन्। एक साधारण वार्षिक जाँचले अनावश्यक बन्दको सम्भावना कम गर्छ।

, दस्तावेज मामिलाहरु। वितरण बोर्ड नजिक तारिङ रेखाचित्र र स्थापना पुस्तिका राख्नुहोस्। Soutya बक्सको दुई-इनपुट, एक-आउटपुट लेआउट सरल छ, तर स्पष्ट योजनाले नयाँ प्राविधिकहरूलाई मद्दत गर्दछ र गल्ती ट्रेसिङलाई गति दिन्छ।

सन्दर्भहरू

[१] IEC 62548:2016। फोटोभोल्टिक (PV) arrays - डिजाइन आवश्यकताहरू [S]। 2016।

[२] IEC 61643-11:2011। कम भोल्टेज वृद्धि सुरक्षात्मक उपकरणहरू - भाग 11: कम भोल्टेज पावर प्रणालीहरू [S] मा जडान गरिएका SPDs। २०११।

[३] UL १६९९B:२०१८। फोटोभोल्टिक (पीवी) डीसी आर्क-फल्ट सर्किट संरक्षण [एस]। 2018।
