DC 1500V फ्यूज होल्डर

SYF5-50P DC 1500V फ्यूज होल्डर, 50 एक फोटोभोल्टिक सुरक्षा वाहक चीन निर्माता Zhejiang Soutya New Energy LLC द्वारा आपूर्ति गरिएको - एक हो प्यानल-माउन्ट सुरक्षा इकाई UV-प्रतिरोधी पोली कार्बोनेटको साथ निर्माण लामो समयसम्म चल्ने बाहिरी प्रदर्शनको लागि आवास र IP65-मूल्याङ्कन गरिएको सील। द होल्डरले 10 × 38 मिमी gPV फ्यूज तत्व (2.2 × 13.2 सेमी समग्र) लक गर्दछ र दृश्य-ब्रेकको साथ 25 kA ब्रेकिङ-क्षमता त्रुटि क्लियरेन्स प्रदान गर्दछ संकेत र मर्मत सुरक्षा, जबकि कारखाना वायर्ड सकारात्मक, नकारात्मक र PE समाप्तिहरूले भरपर्दो ग्राउन्डिङ निरन्तरता सुनिश्चित गर्दछ। लागि इन्जिनियर गरिएको एकल- वा बहु-स्ट्रिङ PV उप-एरे, यसले आवश्यक ओभर-करेन्ट प्रदान गर्दछ अलगाव र समानुपातिक बन्धन।

प्राविधिक प्यारामिटर

आवेदन परिदृश्यहरू

1. उपयोगिता स्केल PV कम्बाइनर बक्सहरू

182/210 मिमी मोड्युलहरूको 50 A सम्मको 1 500 V DC स्ट्रिङहरू; 10.3 × 85 मिमी फ्यूज लिङ्कहरू 2.5 मेगावाट ब्लकहरूमा बक्सहरूको संख्या काट्दै, 28-40 A प्रति स्ट्रिङलाई अनुमति दिनुहोस्।

2. ठूला व्यावसायिक / औद्योगिक छाना ≥ 30 kW

3-फेज 50 kW–110 kW इन्भर्टरहरू 1 300-1 500 V MPPT 25 बाट फाइदा केए ब्रेकिङ क्षमता र विश्वसनीय चाप विलोपनको लागि 1 मिमी सम्पर्क अन्तर।

3. कन्टेनराइज्ड ब्याट्री ऊर्जा भण्डारण प्रणाली (BESS)

1 200–1 500 V DC ब्याट्री 2.5 MWh सम्म; 50 A रेटिंगले प्रत्येक र्याकलाई सुरक्षित गर्दछ जबकि 25 kA Icu ले पूर्ण ब्याट्री सर्ट सर्किट करन्ट ह्यान्डल गर्दछ।

4.150 kW–400 kW DC द्रुत चार्जिङ स्टेशनहरू

रेक्टिफायर स्ट्याक र डिस्पेन्सर बीच 1 000-1 500 V DC बसलाई सुरक्षित गर्दछ; फ्यूज आइसोलेटरले बन्द नगरी मर्मतसम्भारको समयमा सुरक्षित निकासीलाई अनुमति दिन्छ सम्पूर्ण चार्जर बैंक तल।

5.PV + भण्डारण EV चार्जिङ हबहरू

एउटै 1 500 V बसमा दोहोरो प्रयोग: प्रति PV इनपुट स्ट्रिङ र एक फ्यूज आइसोलेटर अर्को प्रति ब्याट्री र्याक, सरल स्पेयर र रसद।

6. मरुभूमि वा फ्लोटिंग PV बिरुवाहरू

−50 °C देखि +90 °C सञ्चालन दायरा र IP20 औंला-सुरक्षित टर्मिनलहरू सामना कठोर बाहिरी वा उच्च आर्द्रता वातावरण; 85 मिमी फ्यूज तत्व उच्च दिन्छ लामो केबल रनको लागि म लेट-थ्रु गर्छु।

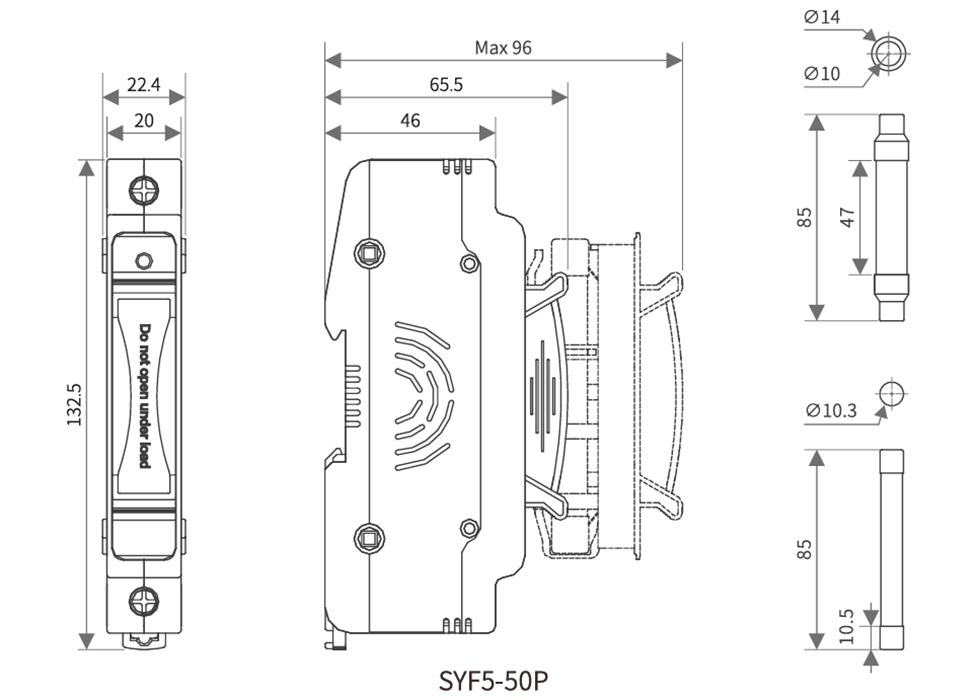

उपस्थिति र स्थापना आयामहरू

DC तारिङ रेखाचित्र
