20kW AC अप्टिकल भण्डारण एकीकृत बक्स

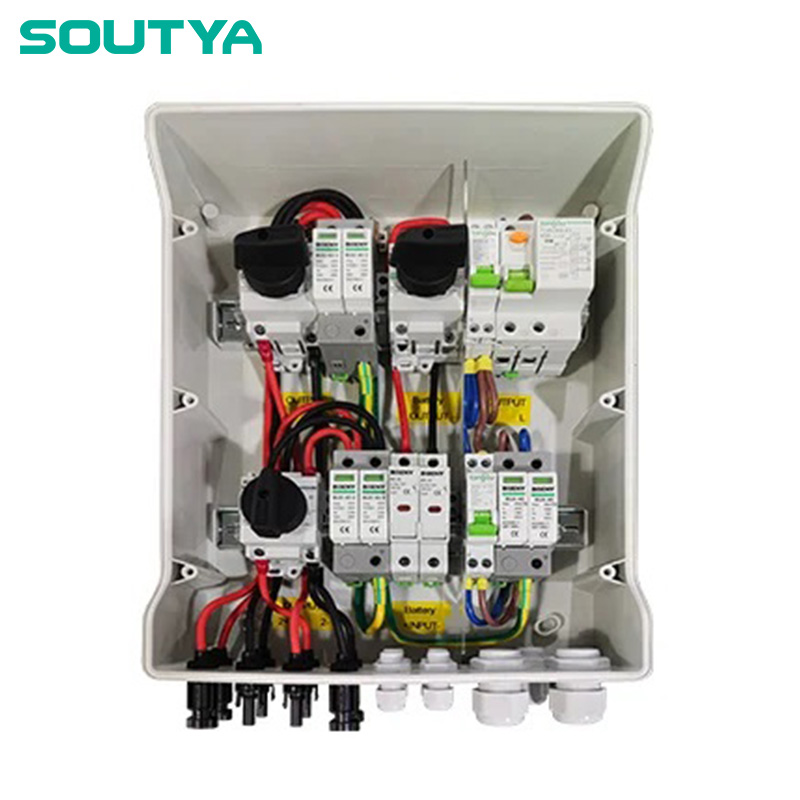

20kW AC अप्टिकल भण्डारण एकीकृत बक्स, चीन निर्माता द्वारा आपूर्ति Zhejiang Soutya New Energy LLC, तीन-चरण फोटोभोल्टिक-ब्याट्री-ग्रिड हो UV-स्थिर पोली कार्बोनेटको साथ निर्मित हाइब्रिड वितरण इकाई टिकाऊ बाहिरी माउन्टिङको लागि आवास र IP65-रेटेड सील। घेरा तीन 600 V DC सर्ज-सुरक्षा उपकरणहरू र चार 2-ध्रुव DC एकीकृत गर्दछ तीन PV लाई ओभर-भोल्टेज र लोड-ब्रेक सुरक्षा प्रदान गर्ने ब्रेकरहरू स्ट्रिङ प्लस एक ब्याट्री स्ट्रिङ, जबकि कारखाना-तार सकारात्मक, नकारात्मक र पीई बसबारहरूले भरपर्दो ग्राउन्डिङ निरन्तरता सुनिश्चित गर्दछ। 380/400 V मा थ्री-फेज साइडमा दुईवटा ४-पोल एसी एमसीबी, एउटा ४-पोल ३८५ वी एसी एसपीडी, दुई ग्रिड/द्वीप स्विचनका लागि ४-पोल एसी कन्ट्याक्टरहरू र एउटा ४-पोल आरसीसीबी ४० ए ३० mA प्रकार A, सबै कारखाना-माउन्ट गरिएको DIN रेलहरूमा आगो-retardant पछाडि विभाजन। 20 kW थ्री-फेज PV-plus-BESS अनुप्रयोगहरूको लागि इन्जिनियर गरिएको, यो आवश्यक संयोजन, वृद्धि प्रतिरोधात्मक क्षमता, पृथ्वी-दोष संरक्षण र प्रदान गर्दछ एउटा लक गर्न मिल्ने, भित्ता-माउन्ट क्याबिनेटमा म्यानुअल अलगाव।

आवेदन परिदृश्यहरू

1. व्यावसायिक छाना (१५–३० किलोवाट)

20 kW तीन-चरण मूल्याङ्कन मानक व्यावसायिक छत arrays संग पङ्क्तिबद्ध; बक्सले तीन PV स्ट्रिङहरू र एउटा ब्याट्री स्ट्रिङलाई एकल 380 V मा मिलाउँछ। आउटपुट, धेरै भित्ता-माउन्ट ब्रेकरहरू हटाउँदै र गति बढाउँदै कमिसनिङ।

2. कार-पोर्ट र क्यानोपी संरचनाहरू

यसको उथले, IP65 भित्ता-माउन्ट एन्क्लोजर बोल्टहरू सिधै स्टिल बीमहरूमा, दिँदै पार्किङ आश्रयले PV, ब्याट्री र को लागि लक गर्न मिल्ने, दृश्य-पृथक बिन्दु DC र AC कम्पार्टमेन्टहरू सुरक्षितका लागि अलग राख्दा ग्रिड सर्किटहरू सवारी साधन धुने वा मर्मतसम्भार।

3. हल्का-औद्योगिक मुखौटा BIPV

UV-स्थिर पोली कार्बोनेट र अगाडिको ढोका रोटरी ह्यान्डलहरूले फ्लश गर्न अनुमति दिन्छ गोदाम भित्ताहरूमा माउन्ट गर्दै; सुविधा प्रबन्धकहरूले कुनै पनि DC वा AC जडान विच्छेद गर्न सक्छन् HVAC सर्भिस गर्दा स्वतन्त्र रूपमा सर्किट गर्नुहोस् वा उहीबाट फिड गरिएको प्रकाश हाइब्रिड इन्भर्टर।

4. कृषि ग्रीनहाउस र बार्न

४-पोल RCCB र AC/DC SPDs ले भेन्टिलेसन फ्यान, सिँचाइ पम्पहरूलाई जोगाउँछ र खुला क्षेत्रहरूमा सामान्य बिजुली-प्रेरित ट्रान्जिएन्टहरूबाट फिड प्रणालीहरू, जबकि दुई एसी सम्पर्ककर्ताहरूले स्वचालित ग्रिड-टु-टापु स्थानान्तरण सक्षम पार्छन् आउटेज।

5. 30 kW सम्म ग्राउन्ड-माउन्ट गरिएको उप-एरेहरू

फ्याक्ट्री-वायर्ड डीसी बसहरू र तीन-चरण एसी खण्डले क्षेत्र तारिङ समय घटाउँछ ट्र्याकर वा फिक्स-टिल्ट पङ्क्तिहरूका लागि, मर्ज हुने प्लग-एन्ड-प्ले हब डेलिभर गर्दै तीन PV स्ट्रिङ, एउटा ब्याट्री स्ट्रिङ र 20 kW थ्री-फेज इन्भर्टर आउटपुट एक मौसम-प्रूफ क्याबिनेटमा।
