1500V सोलार डीसी डिस्कनेक्ट कम्बाइनर बक्स

1500V सोलार डीसी डिस्कनेक्ट कम्बाइनर बक्स, चीन द्वारा आपूर्ति निर्माता Zhejiang Soutya New Energy LLC, एक 1500 V DC PV कम्बाइनर इकाई हो उच्च सुनिश्चित गर्ने एल्युमिनियम मिश्र धातुको घेरा र IP66 सुरक्षा सुविधा स्थायित्व र भरपर्दो आउटडोर प्रदर्शन। उपकरण महत्वपूर्ण एकीकृत DC सर्ज सुरक्षात्मक उपकरणहरू, DC आइसोलेटरहरू, र ए सहित सुरक्षा घटकहरू मुख्य DC पृथक स्विच। यो व्यापक अलगाव प्रदान गर्न डिजाइन गरिएको छ, चुहावट, र फोटोभोल्टिक प्रणालीहरूमा ग्राउन्डिङ संरक्षण।

प्राविधिक प्यारामिटर

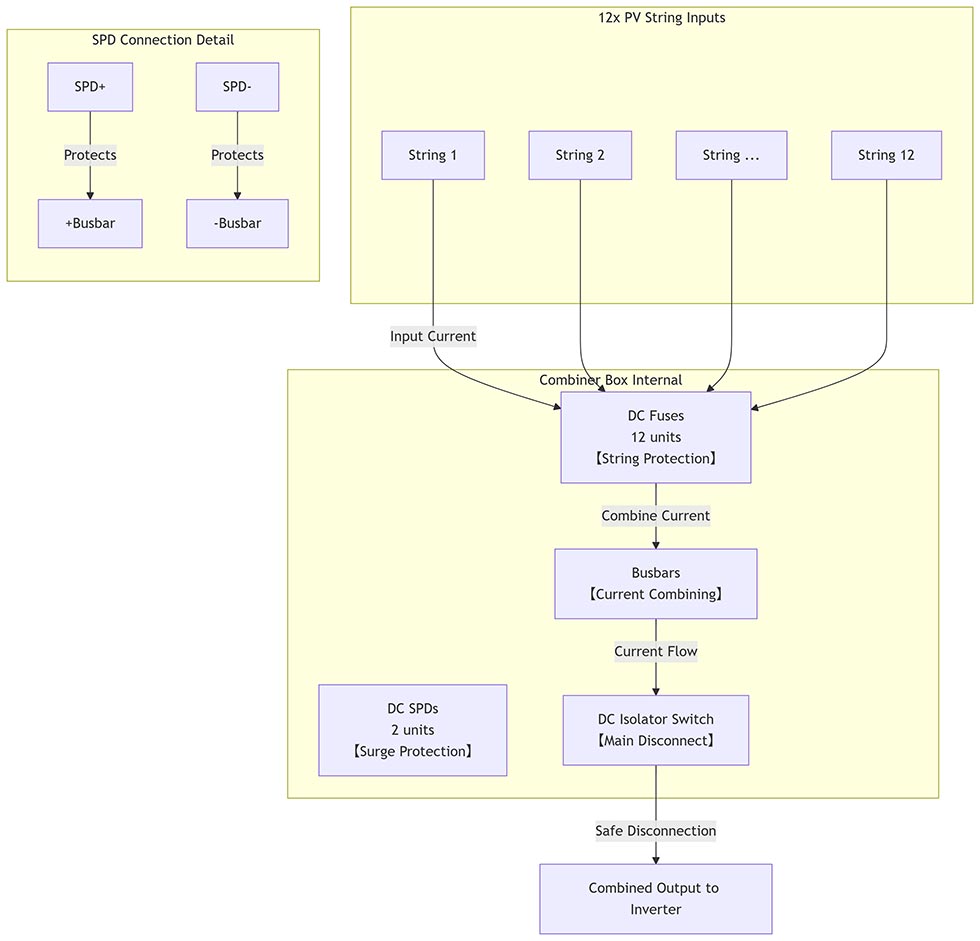

तारिङ रेखाचित्र

आवेदन परिदृश्यहरू

1. उपयोगिता स्केल PV क्षेत्रहरू - केन्द्रीय इन्भर्टर एकत्रीकरण

ट्र्याकर पङ्क्तिहरू बीचको स्टिल क्रस-आर्महरूमा फ्लोर-माउन्ट गरिएको, 12-इन-1 बक्स एक दर्जन 1500 V स्ट्रिङहरूलाई एक homerun केबलमा समेकित गर्दछ। व्यक्तिगत फ्यूज होल्डरहरूले प्रत्येक स्ट्रिङलाई रिभर्स-करन्ट गल्तीहरूबाट जोगाउँछन्, जबकि जुम्ल्याहा एसपीडीहरू (± र PE) लामो DC रनहरूमा क्ल्याम्प लाइटनिङ सर्जेस प्रेरित हुन्छ। मुख्य रोटरी आइसोलेटरले कम्बाइनरमा दृश्य-ब्रेक आइसोलेशन प्रदान गर्दछ, अनुमति दिँदै मर्मत टोलीले काम गर्नु अघि सम्पूर्ण 1500 V बस लक-आउट गर्न केन्द्रीय इन्भर्टर वा ट्रान्सफर्मर।

2. ठूला व्यावसायिक छतहरू - बहु-MPPT स्ट्रिङ समूह

फराकिलो समतल छानामा ब्यालेस्टेड ट्रेमा स्थापना गरिएको, एकाइले १२ फीड गर्छ 250 kW इन्भर्टरको एकल MPPT इनपुटमा स्ट्रिङहरू अलग गर्नुहोस्। स्ट्रिङ-स्तर फ्युजिङले arrays को बिचमा गल्ती फैलाउन रोक्छ, र isolator ले दिन्छ इन्भर्टर प्रतिस्थापन वा IR-स्क्यान को समयमा एक स्थानीय बिच्छेदन बिन्दु इलेक्ट्रिशियनहरू निरीक्षण, सम्पूर्ण रूफटप बन्द गर्न आवश्यकता हटाउन।

3. एग्रो-भोल्टिक स्थापनाहरू - उन्नत ट्र्याकर कम्बाइनरहरू

फसल पङ्क्तिहरू माथि पङ्क्तिबद्ध संरचनाहरूमा निलम्बित, घेरा कुल उन्नत द्विफेसियल मोड्युलहरूबाट शक्ति। IP66 सील ब्लक सिंचाई स्प्रे र धूलो, जबकि दोहोरो एसपीडीहरूले गर्मीमा सामान्य गर्जनहरूबाट जोगाउँछन् ग्रामीण मैदानहरू। आइसोलेटर स्विचले किसानहरूलाई DC लाई सुरक्षित रूपमा डि-एनर्जाइज गर्न सक्षम बनाउँछ ट्र्याकर झुकाव वा सर्भिसिङ सिंचाई बूमहरू समायोजन गर्नु अघि सर्किटहरू।

4. औद्योगिक माइक्रो-ग्रिड यार्डहरू - DC-जोडिएको भण्डारण फ्रन्टहरू

ब्याट्री कन्टेनरहरूसँग जोडिएको सौर्य कार-पोर्टहरूको किनारमा प्लिन्थ-माउन्ट गरिएको, कम्बाइनरले 12 तारहरूलाई 1500 V DC बस फिड गर्ने PCS चार्जरहरूमा मर्ज गर्छ। बसबारहरूले 400 A लगातार ह्यान्डल भण्डारण चार्ज/डिस्चार्ज साइकल चलाउने र एकीकृत हुँदा आइसोलेटरले फायर फाइटरहरूको लागि आपतकालीन शटडाउन प्रदान गर्दछ माइक्रो-ग्रिडको आर्क-गल्ती पत्ता लगाउने प्रणालीको साथ।

5. रिमोट मरुभूमि सौर्य बिरुवाहरू - लामो-स्ट्रिङ कठोर-वातावरण केन्द्रहरू

मरुभूमि एरेहरू बीच कंक्रीट प्याडहरूमा फिक्स गरिएको, बक्सले 55 °C परिवेश सहन सक्छ र हावा उडेको बालुवा। ट्विन SPDs टाढा बिजुली स्ट्राइकहरू विरुद्ध सुरक्षा DC केबलिङको किलोमिटरमा, जबकि मुख्य आइसोलेटरले रातको समयलाई अनुमति दिन्छ इन्भर्टर एक्सपोजर बिना लक-आउट, मोड्युलको समयमा न्यूनतम डाउनटाइम सुनिश्चित गर्दै सफाई वा ट्रयाकर मोटर स्वैप।
